¿Qué aleaciones hay en el acero? Una guía completa sobre la composición del acero

¿Qué aleaciones hay en el acero? La respuesta directa

El acero es fundamentalmente una aleación de hierro y carbono , pero los grados de acero modernos contienen una amplia gama de elementos de aleación adicionales que definen sus propiedades mecánicas, térmicas y químicas. Los elementos de aleación más comunes que se encuentran en el acero incluyen carbono (c), manganeso (mn), silicio (Si), cromo (cr), níquel (Ni), molibdeno (Mo), vanadio (V), tungsteno (W), cobalto (Co), cobre (Cu), titanio (Ti), niobio (Nb) y boro (B). Cada elemento se agrega en cantidades precisas (a veces tan solo 0,001 % en peso) para lograr características de rendimiento específicas.

El acero al carbono simple contiene solo hierro, carbono y trazas de impurezas. El acero aleado, por el contrario, se enriquece intencionadamente con uno o más de estos elementos. El material resultante se puede diseñar para lograr una dureza extrema, resistencia a la corrosión, estabilidad a altas temperaturas o una tenacidad superior, lo que convierte a los aceros aleados en el material elegido en los sectores aeroespacial, automotriz, energético y de la industria pesada. en forja de acero En operaciones específicas, la química de la aleación de un grado de acero determina directamente cómo responde al calor, la deformación y el tratamiento térmico posterior a la forja.

Carbono: el elemento de aleación principal en cada grado de acero

El carbono es el elemento definitorio que transforma el hierro puro en acero. Su contenido, que suele oscilar entre 0,02% a 2,14% en peso , tiene un efecto más dramático en las propiedades del acero que cualquier otro elemento. El aumento del contenido de carbono aumenta la dureza y la resistencia a la tracción, pero reduce la ductilidad y la soldabilidad.

El acero se clasifica en tres categorías amplias según el contenido de carbono:

• Acero con bajo contenido de carbono (acero dulce): 0,05%–0,30% de carbono. Altamente dúctil, fácil de soldar, comúnmente utilizado en aplicaciones estructurales y de chapa.
• Acero al carbono medio: 0,30%–0,60% de carbono. Resistencia y ductilidad equilibradas, ampliamente utilizadas en ejes, engranajes y piezas forjadas que requieren dureza moderada.
• Acero con alto contenido de carbono: 0,60 %–1,00 % de carbono. Alta dureza y resistencia al desgaste, utilizado en herramientas de corte, resortes y alambres de alta resistencia.
• Acero con alto contenido de carbono: 1,00% –2,14% de carbono. Extremadamente duro pero quebradizo; utilizado en aplicaciones de corte especializadas y en la fabricación de cuchillas históricas.

En la forja de acero, el contenido de carbono se selecciona cuidadosamente porque los aceros con alto contenido de carbono requieren un control de temperatura más estricto durante el proceso de forja. Por ejemplo, los grados de carbono medio como AISI 1040 o 1045 se encuentran entre los aceros forjados más comúnmente porque ofrecen suficiente resistencia para los componentes mecánicos y al mismo tiempo siguen siendo viables a temperaturas de forjado entre 1100 °C y 1250 °C.

Manganeso: el elemento esencial de aleación de fondo

El manganeso está presente en prácticamente todos los grados de acero comerciales, normalmente en concentraciones entre 0,25% y 1,65% . Cumple varias funciones metalúrgicas críticas que a menudo se pasan por alto precisamente porque operan en segundo plano.

El manganeso actúa como desoxidante durante la fabricación de acero, combinándose con oxígeno y azufre para formar inclusiones estables que flotan fuera de la masa fundida. Sin manganeso, el azufre formaría sulfuro de hierro en los límites de los granos, provocando un fenómeno llamado falta de calor, una fragilidad catastrófica que ocurre a temperaturas elevadas y hace que el acero no sea adecuado para procesos de trabajo en caliente como la forja. Al formar sulfuro de manganeso (MnS), el acero sigue siendo trabajable incluso a temperaturas de forjado.

Más allá de su papel en la trabajabilidad en caliente, el manganeso también aumenta la templabilidad, lo que significa que el acero se puede endurecer más profundamente mediante tratamiento térmico. Un acero con 1,5% de manganeso, como el AISI 1541, tiene una templabilidad sustancialmente mejor que un grado comparable con sólo 0,5% de manganeso. Los aceros con alto contenido de manganeso (acero Hadfield, 11%–14% Mn) son un caso extremo: se vuelven excepcionalmente tenaces y se endurecen rápidamente bajo cargas de impacto, lo que los hace útiles para trituradoras, equipos de minería y cruces ferroviarios.

Cromo: la aleación que hace que el acero sea inoxidable

Podría decirse que el cromo es el elemento de aleación más conocido en el acero, principalmente por su papel en el acero inoxidable. Un contenido de cromo de al menos 10,5% provoca la formación de una capa pasiva de óxido de cromo en la superficie del acero, proporcionando una sólida resistencia a la corrosión en una amplia gama de entornos. Los grados de acero inoxidable como 304 (18% Cr, 8% Ni) y 316 (16% Cr, 10% Ni, 2% Mo) son los materiales de referencia en el procesamiento de alimentos, dispositivos médicos y equipos marinos.

Sin embargo, las contribuciones del cromo van mucho más allá de la resistencia a la corrosión. Incluso en concentraciones más bajas de 0,5% a 3,0%, el cromo aumenta significativamente la templabilidad, la resistencia al desgaste y la resistencia a altas temperaturas. El cromo forma carburos duros en la matriz de acero, que resisten la abrasión y mantienen la dureza a temperaturas de servicio elevadas. Esto hace que los aceros aleados que contienen cromo sean muy valorados en aceros para herramientas y aceros para rodamientos. Por ejemplo, AISI 52100, el acero para rodamientos más utilizado a nivel mundial, contiene aproximadamente un 1,5 % de cromo, lo que contribuye a la fina distribución del carburo responsable de su excepcional resistencia a la fatiga por contacto.

En aplicaciones de forjado de acero, los aceros al cromo-molibdeno (Cr-Mo), como AISI 4130 y 4140, se utilizan ampliamente para recipientes a presión, ejes de transmisión y componentes estructurales forjados. La combinación de cromo y molibdeno proporciona a estos aceros una templabilidad y tenacidad superiores después del tratamiento térmico de enfriamiento y revenido, lo que hace que las piezas forjadas de Cr-Mo sean altamente confiables bajo cargas cíclicas.

Níquel: dureza y rendimiento a bajas temperaturas

El níquel es uno de los pocos elementos de aleación que mejora la tenacidad sin reducir significativamente la ductilidad. Estabiliza la fase austenita, refina la estructura del grano y reduce la temperatura de transición de dúctil a frágil, una propiedad de importancia crítica para los componentes de acero que operan en ambientes bajo cero, como tanques de almacenamiento criogénicos, infraestructura polar y equipos de perforación en el Ártico.

En concentraciones de 1,0%–4,0% , el níquel aumenta sustancialmente la tenacidad al impacto, especialmente a bajas temperaturas. Los grados de acero al níquel como ASTM A203 (con 2,25 % o 3,5 % de Ni) están diseñados específicamente para recipientes a presión en servicio a baja temperatura. En concentraciones aún más altas, los aceros martensíticos (18% Ni) alcanzan límites elásticos superiores a 2000 MPa y al mismo tiempo conservan una buena tenacidad a la fractura, una combinación prácticamente imposible de lograr solo con carbono.

El níquel también es un estabilizador clave en los aceros inoxidables austeníticos, contrarrestando la tendencia del cromo a promover la ferrita. El equilibrio hierro-cromo-níquel en grados como 304 y 316 crea una microestructura totalmente austenítica que permanece no magnética y altamente resistente a la corrosión incluso a temperaturas criogénicas.

Desde el punto de vista de la forja de acero, las aleaciones que contienen níquel como AISI 4340 (acero Ni-Cr-Mo) se encuentran entre los grados de alto rendimiento más comúnmente forjados. Los componentes forjados 4340 (cigüeñales, piezas de trenes de aterrizaje, ejes de servicio pesado) se benefician de la contribución de dureza del níquel, especialmente después del endurecimiento y revenido.

Molibdeno: templabilidad, resistencia a la fluencia y resistencia al calor

El molibdeno es uno de los agentes de templabilidad más eficaces en aceros aleados, activo incluso en concentraciones tan bajas como 0,15%–0,30% . Su influencia sobre la templabilidad por unidad de peso es aproximadamente cinco veces mayor que la del cromo. Esto significa que pequeñas adiciones de molibdeno pueden sustituir adiciones significativamente mayores de cromo o manganeso, lo que lo hace económicamente valioso en el diseño de acero.

El molibdeno también suprime la fragilidad por temple, un fenómeno en el que ciertos aceros aleados se vuelven quebradizos después del templado en el rango de temperatura de 375°C a 575°C. Al inhibir este mecanismo de fragilización, el molibdeno permite a los fabricantes de acero templar de forma segura los aceros que contienen cromo hasta alcanzar una tenacidad óptima sin riesgo de fractura frágil en servicio.

En concentraciones más altas, el molibdeno mejora drásticamente la resistencia a la fluencia: la capacidad de resistir una deformación lenta bajo tensión sostenida a temperaturas elevadas. Los aceros al cromo-molibdeno y al cromo-molibdeno-vanadio utilizados en calderas de centrales eléctricas, tuberías de vapor y componentes de turbinas suelen contener entre 0,5 % y 1,0 % de Mo, lo que permite un servicio a largo plazo a temperaturas superiores a 500 °C.

En el contexto de la forja de acero, los grados que contienen molibdeno como 4140 (0,15%–0,25% Mo) y 4340 (0,20%–0,30% Mo) son opciones estándar para piezas forjadas críticas. El contenido de molibdeno garantiza que las piezas forjadas de gran sección transversal puedan endurecerse durante el tratamiento térmico, produciendo propiedades mecánicas consistentes desde la superficie hasta el núcleo de piezas forjadas pesadas, como marcos de prensas, ejes de ferrocarril y componentes de campos petroleros.

Vanadio: refinamiento de grano y endurecimiento por precipitación

El vanadio se utiliza en concentraciones típicamente entre 0,05% y 0,30% , sin embargo, su influencia en la microestructura del acero es desproporcionada con respecto a su cantidad. Forma carburos y nitruros extremadamente estables (carburo de vanadio (VC) y nitruro de vanadio (VN)) que fijan los límites del grano e inhiben el crecimiento del grano durante el trabajo en caliente y el tratamiento térmico. El resultado es un tamaño de grano más fino, que mejora simultáneamente tanto la resistencia como la tenacidad.

El vanadio es un elemento fundamental en los aceros microaleados (también llamados aceros de alta resistencia y baja aleación, o HSLA), donde su efecto de fortalecimiento por precipitación permite alcanzar límites elásticos de 500 a 700 MPa sin enfriamiento y revenido convencionales. Esto es comercialmente significativo porque los aceros HSLA se pueden laminar o forjar directamente hasta obtener sus propiedades finales sin tratamiento térmico adicional, lo que reduce los costos de producción.

En los aceros para herramientas, el vanadio se utiliza en concentraciones más altas, del 1% al 5%, para producir carburos de vanadio duros que mejoran drásticamente la resistencia al desgaste. Los grados de acero de alta velocidad como el M2 contienen aproximadamente un 1,8 % de vanadio, lo que contribuye a su capacidad para retener la dureza de corte a temperaturas de hasta 600 °C generadas durante el mecanizado.

Para las operaciones de forjado de acero, los grados de microaleación de vanadio representan una ventaja de eficiencia significativa. Las piezas automotrices forjadas, como bielas y cigüeñales fabricados con aceros de vanadio microaleados, pueden enfriarse por aire directamente desde la prensa de forjado, omitiendo por completo el costoso ciclo de enfriamiento y revenido y al mismo tiempo logrando las propiedades mecánicas requeridas.

Silicio: Desoxidación y Propiedades Elásticas

El silicio está presente en prácticamente todos los grados de acero como residuo del proceso de fabricación del acero, normalmente en niveles de 0,15%–0,35% en aceros estructurales. Su función principal es la de desoxidante: el silicio tiene una fuerte afinidad por el oxígeno, formando inclusiones de dióxido de silicio (SiO₂) que se eliminan durante el refinado, lo que da como resultado un acero más limpio y resistente.

En concentraciones más altas de silicio, entre 0,5% y 2,0%, el silicio aumenta el límite elástico y la resistencia a la fatiga del acero. Esta propiedad se explota en aceros para resortes, donde grados como SAE 9260 (1,8% –2,2% Si) utilizan la contribución del silicio para mantener un alto límite elástico y resistir la deformación permanente bajo cargas cíclicas. Los resortes de válvula, resortes de suspensión y clips de riel dependen de aceros para resortes de silicio y manganeso por su capacidad para absorber impactos repetidos sin fraguar.

El silicio también desempeña un papel especializado en aceros eléctricos (aceros para transformadores), donde concentraciones de 1% a 4% de Si reducen drásticamente las pérdidas de energía por corrientes parásitas e histéresis. El acero al silicio de grano orientado, el material del núcleo de los transformadores eléctricos, utiliza alrededor del 3,2% de Si para lograr propiedades magnéticas altamente direccionales.

Tungsteno y cobalto: elementos esenciales del acero para herramientas de alta velocidad

El tungsteno y el cobalto se asocian principalmente con aceros para herramientas de alta velocidad y aleaciones especiales diseñadas para condiciones operativas extremas. El tungsteno forma carburos de tungsteno muy duros y estables que conservan su dureza a temperaturas elevadas, lo que hace que los aceros para herramientas que contienen tungsteno sean capaces de realizar operaciones de corte a velocidades que harían que los aceros para herramientas al carbono ordinarios perdieran su temperamento y se ablandaran.

El clásico acero rápido T1 contiene 18% tungsteno , junto con un 4% de cromo, un 1% de vanadio y un 0,7% de carbono. Esta composición de aleación produce una herramienta que mantiene una dureza de corte por encima de HRC 60 a temperaturas de hasta 550 °C. El desarrollo de aceros rápidos de la serie M reemplazó gran parte del tungsteno por molibdeno (hasta un 9,5 % de Mo en M1), ofreciendo un rendimiento equivalente con un menor coste de aleación.

El cobalto, en concentraciones del 5% al ​​12%, aumenta aún más la dureza en caliente de los aceros rápidos al aumentar la resistencia de la matriz al ablandamiento al rojo vivo. Calidades como M42 (8% Co) y T15 (5% Co) se utilizan para las operaciones de corte más exigentes, incluido el torneado en duro y los cortes interrumpidos en materiales difíciles como aleaciones de titanio y aceros endurecidos. El cobalto también aparece en aceros martensíticos en concentraciones del 7% al 12%, donde mejora el mecanismo de endurecimiento por precipitación que proporciona una resistencia ultraalta.

Titanio, niobio y boro: elementos de microaleación con un impacto descomunal

Algunas de las adiciones de aleación más poderosas al acero operan en concentraciones mínimas, pero su influencia en las propiedades es significativa y está bien documentada.

Titanio

El titanio se utiliza en concentraciones de 0,01%–0,10% como fuerte formador de carburos y nitruros. En los aceros inoxidables, las adiciones de titanio (acero inoxidable de grado 321) estabilizan la aleación contra la sensibilización, una forma de agotamiento de cromo en los límites de los granos que ocurre durante la soldadura y conduce a la corrosión intergranular. En los aceros HSLA, el titanio refina el tamaño del grano y contribuye al fortalecimiento por precipitación, de manera similar al vanadio pero operando en concentraciones aún más bajas.

Niobio (Columbio)

El niobio se utiliza en concentraciones tan bajas como 0,02%–0,05% y es quizás el elemento de microaleación más rentable disponible. Incluso en estos niveles de trazas, el niobio retarda significativamente el crecimiento del grano de austenita durante el laminado en caliente y el forjado, produciendo estructuras de grano ferrítico más finas en el producto terminado. Un tamaño de grano más fino se traduce directamente en un límite elástico mejorado y una tenacidad superior al impacto a bajas temperaturas, una combinación de propiedades críticas para los aceros para tuberías, aceros estructurales marinos y placas de recipientes a presión. Los grados de tuberías modernos como API X70 y X80 dependen en gran medida de la microaleación de niobio para lograr las especificaciones de resistencia y tenacidad requeridas.

Boro

El boro es único entre los elementos de aleación porque es eficaz en concentraciones notablemente bajas de apenas 0,0005%–0,003% (5 a 30 partes por millón). En estos niveles de trazas, el boro se segrega en los límites de los granos de austenita y aumenta dramáticamente la templabilidad al retardar la nucleación de ferrita y perlita durante el enfriamiento. Una adición de 30 ppm de boro a un acero de medio carbono puede aumentar la templabilidad tan eficazmente como una adición de 0,5% a 1,0% de cromo. Los aceros tratados con boro se utilizan ampliamente en sujetadores forjados producidos en masa, donde su excelente templabilidad permite endurecer completamente secciones transversales más pequeñas en enfriamiento con agua, lo que reduce los costos de aleación y mantiene la resistencia.

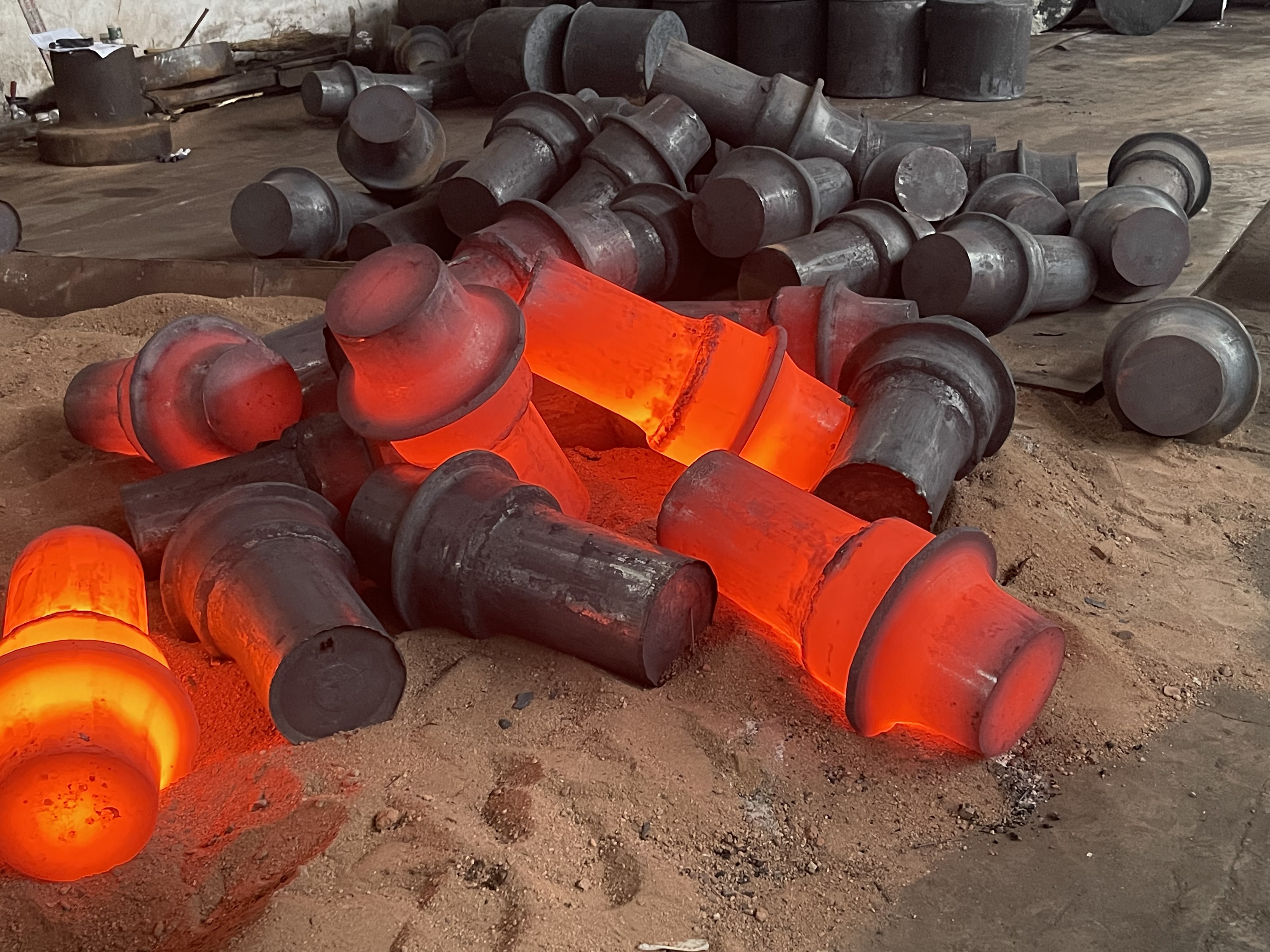

Cómo los elementos de aleación afectan el comportamiento de forja del acero

Forjar acero no es simplemente una cuestión de calentarlo y martillarlo. La química de la aleación del acero controla fundamentalmente cómo se comporta el metal durante cada etapa del proceso de forjado: desde el calentamiento de la palanquilla hasta el llenado del troquel y desde el enfriamiento hasta el tratamiento térmico final.

Forjabilidad y trabajabilidad en caliente

La forjabilidad se refiere a la facilidad con la que se puede deformar un acero hasta darle la forma deseada sin agrietarse ni romperse. Los aceros planos con bajo contenido de carbono (por ejemplo, AISI 1020) tienen una excelente forjabilidad porque son blandos, dúctiles y tienen amplias ventanas de temperatura de trabajo en caliente. A medida que aumenta el contenido de la aleación, particularmente con niveles altos de cromo, tungsteno o carbono, la forjabilidad disminuye porque los carburos y los intermetálicos de la aleación restringen el flujo plástico. Los aceros para herramientas como el D2 (12 % Cr, 1,5 % C) requieren un control de temperatura muy preciso durante el forjado para evitar el agrietamiento de la superficie.

Rango de temperatura de forjado

Cada aleación de acero tiene un rango de temperatura de forjado recomendado. Superar el límite superior provoca la fusión de los límites del grano (fusión incipiente) y daños irreversibles. Caer por debajo del límite inferior aumenta el riesgo de forjar la región de dos fases, provocando desgarros internos. Rangos típicos de temperatura de forjado por tipo de aleación:

Tratamiento térmico posterior a la forja y química de aleaciones

La mayoría de las piezas forjadas de acero aleado se someten a un tratamiento térmico después de la forja para lograr sus propiedades mecánicas finales. La química de la aleación determina qué ciclo de tratamiento térmico es apropiado y cómo responderá el acero. Las aleaciones de alta templabilidad como la 4340 pueden enfriarse con aceite a temperaturas de austenitización de alrededor de 830 °C y luego templarse entre 200 °C y 600 °C para lograr combinaciones específicas de dureza, resistencia a la tracción y resistencia al impacto. El contenido de níquel, cromo y molibdeno en 4340 garantiza que incluso las piezas forjadas de secciones pesadas con secciones transversales superiores a 100 mm logren un endurecimiento constante, mientras que los aceros al carbono simples mostrarían una caída significativa en la dureza desde la superficie hasta el centro en el mismo tamaño de sección.

Grados comunes de aleaciones de acero y sus composiciones elementales

Comprender grados específicos y sus composiciones de aleaciones cierra la brecha entre la teoría y la práctica. La siguiente tabla resume la composición química de los grados de acero estructural y de aleación ampliamente utilizados, muchos de los cuales son elementos básicos de la industria de la forja de acero.

Elegir el acero de aleación adecuado para componentes forjados

Seleccionar la aleación de acero adecuada para una aplicación de forjado es una decisión de ingeniería que depende de múltiples variables. El proceso implica equilibrar los requisitos de rendimiento en servicio con la forjabilidad, la tratabilidad térmica, la maquinabilidad, la soldabilidad y el costo. Rara vez existe un solo "mejor" acero para una aplicación determinada; la selección depende de la combinación específica de tensiones, temperaturas y entornos que encontrará el componente.

Las consideraciones clave en la selección de aleaciones para componentes forjados incluyen:

• Tamaño de sección y templabilidad: Las piezas forjadas de gran sección transversal requieren aleaciones de alta templabilidad. AISI 4340 con su combinación Ni-Cr-Mo se especifica comúnmente para componentes con secciones críticas que superan los 75 mm porque mantiene el endurecimiento total en secciones pesadas.
• Vida de fatiga: Los componentes sujetos a cargas cíclicas (cigüeñales, bielas, ejes) se benefician de los aceros aleados de grano fino con un contenido de inclusiones controlado. Las prácticas de acero limpio y desgasificado al vacío combinadas con microaleaciones de vanadio o niobio producen vidas de fatiga más largas.
• Servicio de temperatura elevada: Si la pieza forjada va a funcionar a temperaturas superiores a 400 °C (discos de turbina, cuerpos de válvulas, colectores de escape), se requieren grados de cromo-molibdeno-vanadio o superaleaciones forjadas a base de níquel para resistir la fluencia y mantener la resistencia.
• Resistencia a la corrosión: Los entornos de procesamiento químico o marino requieren piezas forjadas de acero inoxidable. Se prefiere el acero inoxidable de grado 316 al 304 en entornos ricos en cloruro debido a su contenido de molibdeno, que reduce sustancialmente la susceptibilidad a la corrosión por picaduras.
• Costo y disponibilidad: Las aleaciones que contienen altos niveles de níquel, cobalto o molibdeno conllevan importantes sobreprecios. Los ingenieros a menudo evalúan si un grado de menor aleación con un tratamiento térmico modificado puede cumplir con la especificación, o si los aceros HSLA microaleados pueden eliminar por completo el tratamiento térmico posterior a la forja.

La capacidad de la industria de la forja de acero para producir piezas con propiedades mecánicas consistentes en grandes volúmenes de producción depende directamente de una química de aleaciones bien controlada combinada con una gestión disciplinada del proceso de forja. Las herramientas de simulación modernas permiten a los ingenieros de forja modelar el flujo de metal, el historial de temperatura y la estructura del grano final antes de cortar un solo troquel, utilizando como información el conocido comportamiento termodinámico y mecánico de la aleación. Esta capacidad hace que la selección de aleaciones sea una ciencia cada vez más precisa en lugar de un ejercicio empírico de prueba y error.
