¿Cuáles son los diferentes tipos de acero forjado?

forja de acero Es uno de los procesos de trabajo de metales más antiguos y confiables en la fabricación. La respuesta corta a qué tipos de acero para forja existen: acero al carbono, acero aleado, acero inoxidable, acero para herramientas y acero microaleado son las cinco categorías principales utilizadas en la forja industrial de acero. Cada tipo satisface demandas mecánicas y ambientales distintas, y elegir el incorrecto puede provocar fallas prematuras, riesgos de seguridad o sobrecostos innecesarios.

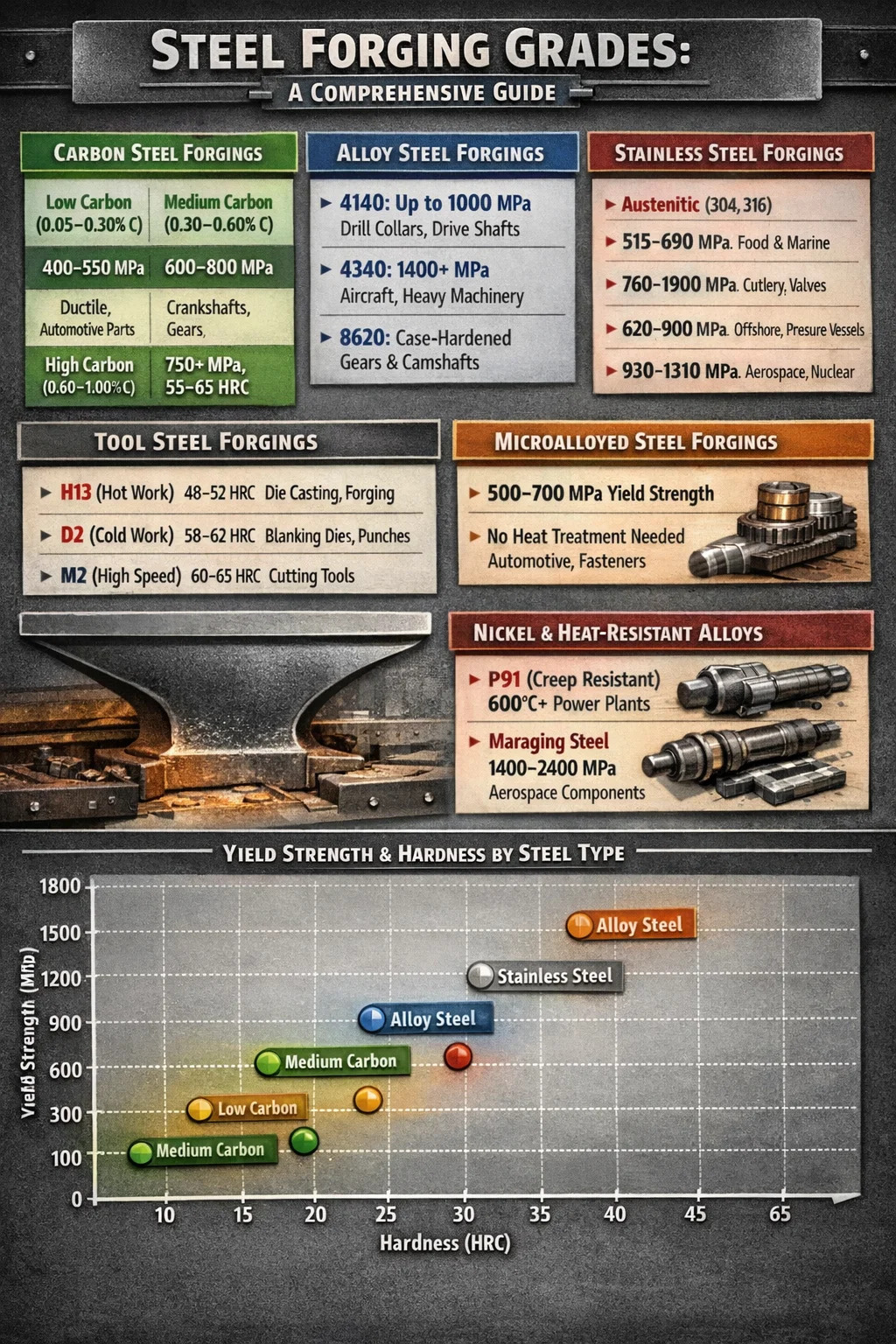

Este desglose cubre cada categoría en profundidad: qué las hace diferentes, dónde funcionan mejor y cómo se ven realmente los números cuando se compara el límite elástico, la dureza y el rango de aplicación.

Forjas de acero al carbono: el caballo de batalla de la industria

El acero al carbono representa la mayor parte de toda la producción de forjado de acero a nivel mundial. Se clasifica en tres subgrupos según el contenido de carbono, y ese porcentaje de carbono tiene un efecto directo y mensurable sobre la resistencia, la dureza y la ductilidad.

Acero bajo en carbono (0,05% – 0,30% C)

Las piezas forjadas de acero con bajo contenido de carbono son muy dúctiles y fáciles de formar. La resistencia a la tracción suele oscilar entre 400 y 550 MPa. Estas piezas forjadas se utilizan comúnmente para componentes estructurales, piezas de carrocería de automóviles y pernos de uso general. No responden bien al tratamiento térmico para endurecerlos, pero se sueldan y mecanizan fácilmente.

Acero al carbono medio (0,30% – 0,60% C)

Esta es la gama más forjada. Los grados de carbono medios como AISI 1040 y AISI 1045 ofrecen un fuerte equilibrio entre resistencia y tenacidad. El tratamiento térmico puede elevar el límite elástico por encima de 600 MPa. Las aplicaciones incluyen cigüeñales, bielas, ejes, engranajes y componentes ferroviarios. AISI 1045 es posiblemente el grado de forja de acero al carbono medio más comúnmente especificado en ingeniería mecánica general.

Acero con alto contenido de carbono (0,60% – 1,00% C)

Las piezas forjadas con alto contenido de carbono ofrecen una dureza y resistencia al desgaste superiores, pero son más frágiles y difíciles de trabajar. Se utilizan para resortes, herramientas de corte, cables metálicos y aceros para rieles. Los valores de dureza alcanzan habitualmente entre 55 y 65 HRC después de un tratamiento térmico adecuado, lo que los hace inadecuados para aplicaciones de alto impacto sin una cuidadosa consideración del diseño.

Forjas de acero aleado: rendimiento mejorado gracias a la química

Las piezas forjadas de acero aleado contienen adiciones deliberadas de cromo, molibdeno, níquel, vanadio o manganeso más allá de las cantidades que se encuentran en el acero al carbono. Estas adiciones modifican la templabilidad, la tenacidad a temperaturas elevadas y la resistencia a la fatiga y la corrosión. El contenido total de elementos de aleación suele estar entre el 1% y el 5%.

Los grados de forja de acero aleado más comunes incluyen:

• 4140 (acero Cr-Mo): Resistencia a la tracción de hasta 1000 MPa en estado templado y revenido. Se utiliza en portaperforaciones de petróleo y gas, componentes de defensa y ejes de transmisión de automóviles.
• 4340 (acero Ni-Cr-Mo): Uno de los aceros aleados más resistentes de uso común, con resistencias a la tracción superiores a 1400 MPa que se pueden lograr mediante tratamiento térmico. Se encuentra en trenes de aterrizaje de aviones, cigüeñales de servicio pesado y semiejes de alto rendimiento.
• 8620: Un grado de cementación popular para engranajes y árboles de levas donde se necesitan simultáneamente un núcleo resistente y una superficie dura.
• EN36 y EN24: Especificaciones comunes en el Reino Unido y Europa para piezas forjadas de ingeniería pesada, como ejes de turbinas y componentes de plantas nucleares.

La ventaja de la forja con acero aleado sobre el acero al carbono es la profundidad de templabilidad. Una barra 4140 de 100 mm de diámetro se puede templar hasta obtener una microestructura uniforme, mientras que un acero al carbono simple del mismo diámetro mostraría una marcada caída de dureza desde la superficie hasta el núcleo.

Forjas de acero inoxidable: resistencia a la corrosión bajo carga mecánica

Las piezas forjadas de acero inoxidable contienen un mínimo de 10,5% de cromo en peso, lo que forma una capa de óxido pasiva que resiste la oxidación y la corrosión. El proceso de forjado refina la estructura del grano del acero inoxidable de una manera que la fundición no puede replicar, produciendo componentes con una resistencia a la fatiga y tenacidad al impacto superiores.

Las principales familias utilizadas en la forja de acero inoxidable son:

La forja de acero inoxidable 316L es particularmente dominante en el procesamiento de alimentos y productos farmacéuticos porque el bajo contenido de carbono minimiza el riesgo de sensibilización durante la soldadura y la adición de molibdeno (2–3%) mejora significativamente la resistencia a las picaduras en ambientes con cloruro. El grado dúplex 2205 ofrece aproximadamente el doble del límite elástico que el 316L, con un mínimo de alrededor de 450 MPa, lo que permite diseños de paredes más delgadas y un peso reducido de los componentes sin comprometer la vida útil.

Forjas de acero para herramientas: dureza extrema para aplicaciones de conformado y corte

Los aceros para herramientas están diseñados específicamente para mantener su dureza y forma bajo estrés mecánico, abrasión y calor extremos. Cuando se producen mediante el proceso de forjado, los aceros para herramientas desarrollan una estructura de grano uniforme y refinada que dura significativamente más que las alternativas fundidas o laminadas en aplicaciones de herramientas exigentes.

Las piezas forjadas de acero para herramientas se agrupan según el sistema de clasificación AISI:

• Serie H (acero para herramientas de trabajo en caliente): Los grados como H13 y H11 están formulados para resistir el ablandamiento a temperaturas superiores a 500 °C. H13 es el estándar mundial para matrices de fundición a presión, herramientas de extrusión y matrices de forjado en caliente. Alcanza entre 48 y 52 HRC después del tratamiento térmico y al mismo tiempo mantiene la dureza adecuada para sobrevivir a ciclos térmicos repetidos.
• Serie D (trabajo en frío, alto contenido de cromo): D2 contiene aproximadamente un 12 % de cromo y un 1,5 % de carbono, lo que le confiere una resistencia al desgaste excepcional a temperatura ambiente. Se utiliza para troqueles, herramientas de conformado y punzones donde la precisión dimensional en tiradas de producción muy altas es fundamental.
• Serie M (acero de alta velocidad): M2 y M42 conservan su filo a temperaturas en las que las herramientas de acero al carbono habrían perdido toda dureza. La combinación de tungsteno, molibdeno y cobalto le da al M42 una ventaja de dureza en caliente que lo hace irreemplazable en brocas, machos de roscar, fresas y brochas.
• Serie P (acero para moldes): Diseñado para moldes de inyección de plástico, el P20 es uno de los aceros para moldes forjados más utilizados. Por lo general, se suministra en estado preendurecido a 28-34 HRC, lo que elimina la necesidad de tratamiento térmico después del mecanizado.

La forja de aceros para herramientas requiere un control preciso de la temperatura. El H13, por ejemplo, debe forjarse entre 1010 °C y 1150 °C y debe enfriarse lentamente después de la forja para evitar grietas. Una práctica inadecuada de forjado introduce tensiones residuales y redes de carburo gruesas que reducen drásticamente la tenacidad.

Forjas de acero microaleadas: eficiencia casi neta sin tratamiento térmico

Los aceros microaleados, también llamados aceros HSLA (alta resistencia y baja aleación) en contextos de forja, representan una solución de ingeniería moderna que combina la conformabilidad del acero al carbono con niveles de resistencia que anteriormente requerían acero aleado y tratamiento térmico posterior a la forja. Las adiciones clave son vanadio (0,05–0,15%), niobio (0,02–0,05%) y titanio, en cantidades muy pequeñas que precipitan como carburos y nitruros finos durante el enfriamiento controlado.

La principal ventaja comercial es que las piezas forjadas de acero microaleado pueden alcanzar límites elásticos de 500 a 700 MPa sin temple ni revenido, lo que elimina un importante paso de tiempo y costo en el ciclo de producción. Los fabricantes de automóviles han adoptado ampliamente grados de microaleaciones para bielas, cigüeñales y muñones de dirección exactamente por esta razón.

Los grados de forja de microaleaciones comunes incluyen 38MnVS6, 46MnVS3 y SAE 1548V. Estos grados están diseñados para que la operación de forjado y el posterior enfriamiento por aire controlado alcancen las propiedades mecánicas finales en un único ciclo térmico, reemplazando dos operaciones de horno separadas. En la forja de automóviles de gran volumen, esto se traduce en un ahorro de energía de hasta un 30 % por pieza en comparación con las rutas de enfriamiento y revenido.

Una limitación es que los aceros microaleados tienen ventanas de proceso más estrechas que los aceros aleados convencionales. La temperatura de forjado de acabado debe controlarse cuidadosamente (normalmente entre 900 °C y 1050 °C) para garantizar un endurecimiento por precipitación adecuado durante el enfriamiento. Cualquier desviación de la microestructura objetivo da como resultado propiedades mecánicas impredecibles y un posible rechazo de procesos de forjado completos.

Forjas de acero a base de níquel y resistentes al calor para entornos extremos

Más allá de las clasificaciones estándar, existe una categoría especializada de acero forjado resistente al calor y que contiene níquel para aplicaciones donde las temperaturas de funcionamiento exceden lo que los aceros de aleación convencionales pueden tolerar. Estos incluyen grados resistentes a la fluencia para generación de energía y discos de turbinas aeroespaciales, así como aceros martensíticos para aplicaciones estructurales de ultra alta resistencia.

Forjas de acero resistentes a la fluencia

Los grados como P91 (9Cr-1Mo-V) y P92 se utilizan ampliamente en cabezales de vapor, cuerpos de válvulas y carcasas de turbinas forjados en centrales eléctricas de carbón y gas que operan a temperaturas superiores a 600 °C. Las piezas forjadas P91 están diseñadas para resistir la fluencia (la deformación lenta y dependiente del tiempo bajo carga sostenida a alta temperatura) con una vida útil mínima de ruptura por fluencia de 100.000 horas en condiciones de funcionamiento. Su contenido de cromo también proporciona una resistencia a la oxidación que el acero al carbono simple no puede igualar por encima de 450 °C.

Aceros martensíticos

Los aceros martensíticos contienen un 18 % de níquel y muy poco carbono, lo que explica su extrema resistencia. Se pueden alcanzar límites elásticos de 1400 a más de 2400 MPa. — por precipitación de compuestos intermetálicos durante el tratamiento térmico de envejecimiento. Los componentes de acero martensítico forjado se utilizan en carcasas de motores de cohetes aeroespaciales, equipos de detención de aviones y herramientas de ultra alta resistencia. A pesar de su resistencia, siguen siendo razonablemente resistentes y pueden mecanizarse antes de envejecer mientras aún se encuentran en un estado relativamente blando.

Cómo el proceso de forjado de acero afecta las propiedades del material según el tipo de acero

El proceso de forjado en sí, ya sea con matriz abierta, matriz cerrada, laminación de anillos o forja isotérmica, interactúa de manera diferente con cada tipo de acero. Comprender estas interacciones ayuda a explicar por qué la selección de materiales y la selección de procesos no se pueden separar.

En la forja de acero con matriz cerrada, se aplican altas fuerzas de deformación a un tocho confinado, produciendo piezas con forma casi neta con un flujo de grano continuo que sigue la geometría del componente. Este flujo de grano es responsable de la ventaja de resistencia a la fatiga y al impacto que las piezas forjadas tienen sobre las barras mecanizadas o las piezas fundidas. Una biela mecanizada a partir de barras interrumpe el flujo de grano en cada superficie mecanizada; una biela forjada mantiene la continuidad del grano ininterrumpida de un extremo a otro.

El rango de temperatura de forjado varía significativamente entre tipos de acero:

• Aceros al carbono y de baja aleación: normalmente entre 1100 °C y 1250 °C para forjado en caliente
• Aceros inoxidables (austeníticos): 1100°C – 1200°C, con enfriamiento más lento para evitar sensibilización
• Aceros para herramientas: 1010°C – 1150°C con enfriamiento lento obligatorio en horno o medio aislante
• Aceros martensíticos: 1100°C – 1200°C, envejecidos después de forjar a 480°C durante 3 a 6 horas
• Acero inoxidable dúplex: 1100 °C – 1180 °C, seguido de enfriamiento con agua para mantener el equilibrio de fases

La forja en caliente, realizada entre aproximadamente 650 °C y 950 °C, está ganando terreno para aceros de medio carbono y grados microaleados donde se requieren tolerancias dimensionales más estrictas que las que puede lograr la forja en caliente, sin las severas demandas de fuerza de presión de la forja en frío. El forjado en frío de acero, normalmente reservado para grados con bajo contenido de carbono, logra el mejor acabado superficial y precisión dimensional, pero requiere presiones de forjado sustancialmente más altas.

Selección del grado de forja de acero adecuado: un marco práctico

Seleccionar el grado correcto de acero de forja requiere equilibrar varios factores en competencia. Ningún grado optimiza todas las propiedades simultáneamente. El siguiente marco captura las variables de decisión más relevantes para las aplicaciones industriales:

1. Requisitos mecánicos: Defina el límite elástico mínimo, la dureza, la energía de impacto (valores Charpy) y la vida a fatiga. Esto reduce la categoría de inmediato: si necesita un límite elástico de 1200 MPa, se elimina el acero al carbono; si 400 MPa es adecuado, el acero aleado supone un coste innecesario.
2. Exposición ambiental: Los ambientes con cloruro eliminan la mayoría de los aceros al carbono y de baja aleación a menos que estén recubiertos. Una temperatura de funcionamiento elevada descarta el acero al carbono por encima de aproximadamente 400 °C y exige grados resistentes a la fluencia que contengan cromo.
3. Tamaño de sección y templabilidad: Las piezas forjadas de sección transversal grande (por encima de 100 mm de diámetro) en servicio crítico necesitan grados de acero aleado con suficiente templabilidad para lograr propiedades uniformes en toda la sección. El acero al carbono tendrá una carcasa dura y un núcleo blando en secciones gruesas.
4. Maquinabilidad y procesamiento posterior: Si después de la forja se realiza un mecanizado extenso, las calidades con azufre agregado para propiedades de mecanizado libre reducen el tiempo del ciclo, aunque sacrificando en cierta medida la tenacidad transversal.
5. Volumen y costo: Para volúmenes de producción muy altos, los grados de microaleaciones que eliminan el tratamiento térmico posterior a la forja ofrecen importantes reducciones de costos. Para piezas especiales de lotes pequeños, el costo del tratamiento térmico es una fracción menor del costo total de la pieza, por lo que los grados de aleación de alto rendimiento son más factibles.

En la práctica, la mayoría de los ingenieros siguen los códigos de diseño aplicables, como ASME, EN 10250 o ASTM A668, que especifican materiales permitidos para categorías de servicio específicas. Estos códigos limitan la selección a una lista corta de grados de forja de acero calificados que han sido validados para las condiciones de servicio relevantes a través de décadas de experiencia de campo y pruebas estandarizadas.

Uso de grado de forja de acero específico de la industria

Diferentes sectores han convergido en los materiales de forja de acero preferidos basándose en décadas de datos de rendimiento y requisitos reglamentarios. Comprender estas normas de la industria proporciona un punto de partida práctico para el trabajo de especificación.

Acero de forja automotriz

El sector de la automoción consume el mayor volumen de piezas forjadas de acero a nivel mundial. Los cigüeñales de los turismos se forjan principalmente con aceros microaleados de medio carbono (38MnVS6) o acero de enfriamiento y revenido 1045. Los cigüeñales de camiones pesados ​​utilizan aceros de aleación de níquel-cromo-molibdeno 4340 o similares por su rendimiento superior frente a la fatiga en producciones específicas más altas. Las bielas han cambiado sustancialmente a diseños divididos por fractura que utilizan acero con alto contenido de carbono C70S6, lo que permite que la tapa se rompa después de forjarla y luego se vuelva a ensamblar con extraordinaria precisión. eliminando operaciones de mecanizado y reduciendo el costo de producción de bielas en aproximadamente un 15-20% en comparación con la molienda y molienda tradicionales.

Forjas de acero para petróleo y gas

Los entornos de servicio ácidos, donde está presente el sulfuro de hidrógeno, imponen exigencias particularmente estrictas al acero forjado. NACE MR0175/ISO 15156 rige la selección de materiales para servicio amargo y limita la dureza a 22 HRC como máximo para la mayoría de los aceros al carbono y de baja aleación para evitar el agrietamiento por tensión de sulfuro. F22 (2.25Cr-1Mo) y F5 (5Cr-0.5Mo) son grados de forja de aleaciones estándar para cuerpos de válvulas y bridas en aplicaciones de tuberías y cabezales de pozos de alta temperatura y alta presión.

Forjas de acero aeroespacial

Los componentes del tren de aterrizaje se encuentran entre las piezas forjadas de acero estructuralmente más exigentes. El acero 300M (un 4340 modificado con adiciones de silicio y vanadio) es el material predominante del tren de aterrizaje, logrando resistencias a la tracción de 1930 MPa o más. AerMet 100 y otros aceros de ultra alta resistencia elevan la resistencia a la tracción por encima de 1965 MPa al tiempo que mejoran la tenacidad a la fractura en comparación con grados anteriores de alta resistencia. Cada forja aeroespacial está sujeta a pruebas 100 % ultrasónicas y, a menudo, a inspección por partículas magnéticas, y se requiere trazabilidad para fundir el calor y el lote de forja.

Generación de energía y forjas nucleares

Las piezas forjadas de rotores de turbinas de gran tamaño pesan entre 5 y 200 toneladas y se fabrican con aceros de baja aleación como 26NiCrMoV11-5 o 30CrMoNiV5-11. Estas piezas forjadas requieren niveles de azufre y fósforo estrictamente controlados (normalmente por debajo del 0,005% cada uno) para garantizar una alta resistencia al impacto a la temperatura de funcionamiento de la turbina. Las piezas forjadas de recipientes a presión de reactores nucleares utilizan A508 Grado 3 (equivalente a 20MnMoNi4-5 en los estándares europeos), un grado con un largo historial de validación regulatoria y una extensa documentación Charpy y de tenacidad a la fractura requerida por los códigos de seguridad nuclear.

Estándares de calidad y pruebas para piezas forjadas de acero

Independientemente del grado de forja del acero, el control de calidad sigue un patrón consistente regido por estándares internacionales. Las normas más referenciadas para piezas forjadas de acero incluyen ASTM A668 (forjas de acero de aleación general), ASTM A182 (bridas y accesorios de acero de aleación), EN 10250 (forjas de acero de matriz abierta para ingeniería general) y API 6A (equipos de boca de pozo y árbol de Navidad).

Los controles de calidad estándar para componentes de acero forjado incluyen:

• Pruebas mecánicas: Tracción, rendimiento, alargamiento, reducción de área e impacto Charpy (a temperaturas específicas de hasta -196 °C en algunas aplicaciones criogénicas)
• Verificación de dureza: Dureza Brinell (HBW) verificada en secciones transversales representativas y, a veces, en recorridos de dureza para confirmar el endurecimiento total.
• Pruebas ultrasónicas (UT): Inspección 100% volumétrica para detectar defectos en el subsuelo, con criterios de aceptación referidos a tamaños de orificios de fondo plano equivalentes que generalmente van desde FBH 2 mm hasta FBH 6 mm, según la especificación.
• Verificación de la composición química: Análisis de cucharas y productos para confirmar el cumplimiento de la calidad, a menudo con límites de elementos residuales más estrictos que los que requiere el estándar base.
• Macro y microexamen: Grabado en sección transversal para revelar el flujo de grano, la segregación y la solidez interna; Examen metalográfico para confirmar el tamaño de grano y la microestructura.

Las piezas forjadas que no superan las pruebas ultrasónicas después del tratamiento térmico deben desecharse o reprocesarse; no existe ninguna opción de reparación para defectos internos en una pieza forjada sólida. Esto hace que la selección de palanquillas de acero limpias y desgasificadas al vacío y un control cuidadoso del proceso durante la forja sean fundamentales para lograr rendimientos aceptables, particularmente en piezas forjadas de acero de aleación grande para aplicaciones de energía y defensa.
