¿De qué está hecha la aleación de acero? Guía de composición y forja

Respuesta directa

La aleación de acero está hecha fundamentalmente de hierro y carbono, pero lo que transforma el acero ordinario en acero aleado de alto rendimiento es la adición deliberada de uno o más elementos de aleación, como cromo, níquel, molibdeno, manganeso, vanadio o tungsteno, cada uno de los cuales contribuye con propiedades mecánicas o químicas específicas. Forjas de acero aleado , producidos al moldear este material enriquecido bajo altas fuerzas de compresión, representan una de las formas estructuralmente más confiables de trabajo de metales en la fabricación industrial.

La composición base del acero es hierro (fe) típicamente combinado con carbono (C) en niveles que van desde 0,05% a 2,0% en peso . Luego se introducen elementos de aleación en porcentajes controlados para modificar la dureza, la resistencia a la tracción, la resistencia a la corrosión, la tenacidad o la resistencia al calor según la aplicación. Esta ingeniería de composición deliberada es lo que separa el acero aleado del acero al carbono simple, y es lo que hace que Forjas de acero aleado tan apreciado en industrias exigentes como la de petróleo y gas, aeroespacial, automotriz y de maquinaria pesada.

Los elementos centrales que componen el acero aleado

Comprender de qué está hecho el acero aleado requiere observar sus componentes elementales. Cada elemento tiene un propósito: ninguno se agrega sin un motivo calculado.

Hierro (Fe)

El metal base primario. El hierro proporciona la columna vertebral estructural. El hierro puro es relativamente blando y dúctil, por lo que se añade carbono y otros elementos de aleación para aumentar su rendimiento mecánico. El hierro normalmente constituye 97% o más de la composición total en la mayoría de los grados de acero aleado.

Carbono (C)

El elemento de aleación más crítico. El contenido de carbono controla directamente la dureza y la resistencia a la tracción. Los aceros de baja aleación contienen carbono en el rango de 0,15% a 0,50% . Un mayor contenido de carbono aumenta la dureza pero reduce la soldabilidad y la tenacidad, lo que requiere un equilibrio cuidadoso en las aplicaciones de forjado.

Cromo (Cr)

Añadido en cantidades de 0,5% a 18% , el cromo mejora drásticamente la resistencia a la corrosión y la dureza. En niveles superiores al 10,5%, el acero se vuelve inoxidable. En las piezas forjadas de acero aleado para aplicaciones de alta temperatura, el cromo también estabiliza los carburos a temperaturas elevadas, evitando que se ablanden con el calor.

Níquel (Ni)

El níquel mejora la tenacidad, particularmente a bajas temperaturas, y mejora la resistencia a la corrosión. Se utiliza comúnmente en cantidades de 1% a 5% en aceros aleados estructurales. En combinación con el cromo, el níquel crea algunos de los aceros aleados más resistentes a los impactos disponibles para forjados de recipientes a presión y componentes de turbinas.

Molibdeno (Mo)

Una de las adiciones más valoradas en los aceros aleados de alto rendimiento, el molibdeno, normalmente se agrega en 0,15% a 1,0% . Mejora significativamente la templabilidad, la resistencia a la fragilidad del temple y la resistencia a altas temperaturas. Las piezas forjadas de acero aleado utilizadas en entornos petroquímicos y de perforación petrolera casi siempre contienen molibdeno.

Manganeso (Mn)

El manganeso contribuye a la desoxidación durante la fabricación del acero y mejora la templabilidad y la resistencia a la tracción. Neutraliza los efectos nocivos del azufre formando sulfuro de manganeso en lugar de sulfuro de hierro. Los niveles suelen oscilar entre 0,30% a 1,80% en calidades estándar de acero aleado.

Cómo se clasifica el acero aleado: baja aleación frente a alta aleación

No todos los aceros aleados son iguales en composición o rendimiento. La industria los divide en dos categorías amplias según el porcentaje total de elementos de aleación presentes. Esta clasificación tiene un impacto directo en los parámetros de forjado, los requisitos de tratamiento térmico y las aplicaciones de uso final.

Clasificación de aceros aleados por contenido total de elementos de aleación y aplicaciones típicas.
Categoría	Contenido total de aleación	Elementos de aleación comunes	Aplicaciones típicas
Acero de baja aleación	Menos del 8%	cr, Mo, Ni, Mn, V	Recipientes a presión, tuberías, forjados estructurales, componentes de automoción.
Acero de alta aleación	8% o más	cr, Ni, Mo, W, Co	Aeroespacial, turbinas de gas, procesamiento químico, forjados de alta temperatura.
Acero inoxidable (subconjunto)	Por encima del 10,5 % mínimo de Cr	cr, Ni, Mo	Procesamiento de alimentos, marino, médico, forjados de válvulas.
Acero para herramientas (subconjunto)	Aleaciones variables con alto C	W, Mo, Cr, V	Herramientas de corte, troqueles, moldes, utillajes de forja.

En la industria de la forja, Los aceros de baja aleación representan la mayoría de las piezas forjadas de acero aleado producidas en todo el mundo. , principalmente porque ofrecen un excelente equilibrio entre propiedades mecánicas y rentabilidad. Los grados de alta aleación están reservados para condiciones de servicio extremas donde los requisitos de rendimiento justifican el mayor costo del material.

Cómo se produce el acero aleado: desde el mineral en bruto hasta la composición terminada

La producción de acero aleado es un proceso metalúrgico de varias etapas que requiere un control preciso en cada paso. Comprender este proceso explica por qué la consistencia de la composición es tan importante en las piezas forjadas de acero aleado: incluso pequeñas desviaciones en la química pueden afectar significativamente las propiedades finales de la pieza forjada.

Fundición de mineral de hierro y producción primaria de acero

El proceso comienza en un alto horno donde se combinan mineral de hierro, coque y piedra caliza a temperaturas superiores a 1.500°C . Esto produce arrabio, una forma de hierro con alto contenido de carbono y altas impurezas. Luego, el arrabio se refina en un horno de oxígeno básico (BOF) o en un horno de arco eléctrico (EAF) para reducir el contenido de carbono y eliminar impurezas no deseadas como azufre y fósforo, lo que produce acero bruto.

Metalurgia secundaria y adición de elementos de aleación

Los elementos de aleación se añaden durante la metalurgia secundaria, a menudo en un horno cuchara. Las ferroaleaciones (hierro-cromo, ferromolibdeno, ferrovanadio, etc.) se introducen en cantidades precisas para lograr la química objetivo. Se puede emplear la desgasificación al vacío para minimizar los niveles de hidrógeno y oxígeno, algo especialmente crítico para las piezas forjadas de acero aleado que estarán sujetas a entornos de alta tensión. Toda la cuchara se agita y se toman muestras varias veces para confirmar la homogeneidad química antes de la fundición.

Colada Continua o Colada de Lingotes

El acero de aleación líquida se solidifica en palanquillas, bloques, desbastes o lingotes según el proceso de forja posterior. Para piezas forjadas de acero aleado de gran tamaño, como anillos forjados, ejes o cuerpos de recipientes a presión, fundición de lingotes A menudo se prefiere. Los lingotes pueden pesar desde unos pocos cientos de kilogramos hasta más 300 toneladas métricas . La velocidad de solidificación y la geometría del lingote afectan la solidez interna del material, razón por la cual el diseño del lingote es parte del proceso de ingeniería de calidad.

Homogeneización y Acondicionamiento

Los lingotes o palanquillas fundidos se sumergen en hornos de homogeneización a temperaturas típicamente entre 1.100°C y 1.250°C durante períodos prolongados (hasta 48 horas para lingotes grandes) para eliminar la segregación, la distribución desigual de los elementos de aleación que se produce durante la solidificación. Este paso no es negociable para piezas forjadas de acero aleado de primera calidad donde se requieren propiedades uniformes en toda la sección transversal.

¿Qué diferencia a las piezas forjadas de acero aleado de las piezas fundidas o las barras?

Una vez que se produce el acero aleado en forma de lingote o palanquilla, el material se forja, un proceso termomecánico que cambia fundamentalmente la estructura interna del acero y eleva sus propiedades mecánicas mucho más allá de lo que se puede lograr con la fundición o el mecanizado a partir de barras.

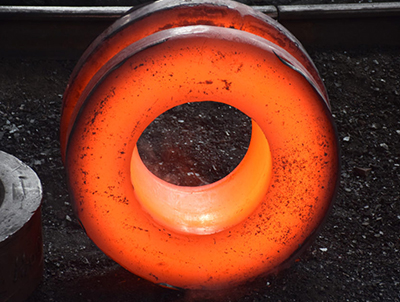

Durante el proceso de forjado, el acero aleado se calienta hasta su rango de temperatura de forjado, generalmente entre 1.050°C y 1.250°C - y luego se le da forma mediante fuerza de compresión utilizando prensas hidráulicas, martillos o equipos de laminación de anillos. Este proceso de deformación logra varios resultados críticos:

La porosidad interna y las cavidades de contracción de la fundición se cierran y consolidan, creando un material sano y completamente denso.
La estructura de grano se refina y se alinea a lo largo de la forma de la pieza, creando una estructura de fibra direccional que mejora la resistencia en la dirección de tensión primaria.
Las inclusiones y bandas de segregación se rompen y redistribuyen, reduciendo su impacto negativo en la vida a fatiga.
El trabajo termomecánico introduce una densidad de dislocación controlada en la red cristalina, lo que contribuye a un mayor límite elástico.

El resultado es que Forjas de acero aleado typically exhibit 20% to 40% higher fatigue strength en comparación con piezas fundidas de acero de aleación equivalente con la misma composición. Esta es la razón por la que los componentes críticos para la seguridad (discos de turbina, tren de aterrizaje, bridas de presión, portamechas) casi siempre se especifican como piezas forjadas en lugar de piezas fundidas.

Grados de acero de aleación comunes utilizados en piezas forjadas y su contenido

La industria siderúrgica mundial ha estandarizado cientos de grados de acero aleado, cada uno con un rango de composición definido y optimizado para características de rendimiento específicas. Los siguientes grados se encuentran entre los más utilizados en las piezas forjadas de acero aleado:

4140

AISI 4140 — Acero al cromo-molibdeno

Composición: 0,38–0,43 % C, 0,80–1,10 % Cr, 0,15–0,25 % Mo, 0,75–1,00 % Mn . Uno de los aceros aleados más utilizados a nivel mundial. Ofrece excelente templabilidad, resistencia a la fatiga y dureza. Comúnmente forjado en ejes, engranajes, ejes, bielas y juntas de herramientas para el sector del petróleo y el gas. La resistencia a la tracción después del tratamiento térmico alcanza 950-1100 MPa dependiendo del espesor de la sección y la temperatura de revenido.

4340

AISI 4340 — Acero al níquel-cromo-molibdeno

Composición: 0,38–0,43 % C, 0,70–0,90 % Cr, 0,20–0,30 % Mo, 1,65–2,00 % Ni . Conocido como un acero de aleación de calidad aeronáutica, el 4340 proporciona resistencia y tenacidad excepcionales incluso en secciones transversales grandes. Las piezas forjadas de acero aleado hechas de 4340 se utilizan en trenes de aterrizaje de aviones, cigüeñales y componentes estructurales de grado blindado. La resistencia a la tracción puede exceder 1.400MPa cuando se trata térmicamente adecuadamente.

F22

ASTM A182 F22 — Aleación de cromo-molibdeno (2,25Cr-1Mo)

Una aleación de servicio de alta temperatura que contiene 2,00–2,50 % Cr y 0,87–1,13 % Mo . Ampliamente especificado para forjados de tuberías y recipientes a presión en entornos petroquímicos y de refinería. Este grado mantiene la fuerza y resiste el ataque del hidrógeno a temperaturas de hasta 550°C , lo que lo hace indispensable en bridas de equipos de hidroprocesamiento, cuerpos de válvulas y boquillas de reactores.

P91

Grado P91: acero 9Cr-1Mo modificado

Composición: 8,00–9,50 % Cr, 0,85–1,05 % Mo, 0,18–0,25 % V, 0,06–0,10 % Nb . Desarrollado específicamente para servicio de vapor de alta presión y alta temperatura en la generación de energía. Las piezas forjadas de acero aleado de P91 se utilizan en tuberías principales de vapor, cabezales y cuerpos de válvulas que funcionan a temperaturas de hasta 620°C . La adición de vanadio y niobio crea finos precipitados de carburo que resisten la deformación por fluencia durante décadas de servicio.

Tratamiento térmico de piezas forjadas de acero aleado: descubriendo las verdaderas propiedades

La composición del acero aleado define su potencial, pero el tratamiento térmico es lo que desbloquea y adapta ese potencial a una aplicación específica. Las piezas forjadas de acero aleado casi siempre se someten a al menos una operación de tratamiento térmico después de la forja, y muchas se someten a múltiples tratamientos secuenciales.

Normalizando

La forja se calienta a una temperatura de aproximadamente 50°C a 70°C por encima de la temperatura crítica superior (Ac3) y luego enfriado por aire. La normalización refina la estructura del grano alterada durante la forja y alivia las tensiones residuales. Para los aceros aleados, las temperaturas de normalización suelen caer entre 860°C y 950°C . Este tratamiento es frecuentemente el primer paso antes del templado y revenido.

Temple y Revenido (Q&T)

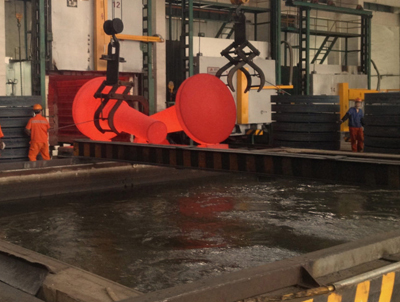

El enfriamiento implica calentar la forja a la temperatura de austenitización (típicamente 830°C a 900°C para la mayoría de los aceros de aleación Cr-Mo) y enfriarlo rápidamente en agua, aceite o medio de enfriamiento de polímero. Esto produce una microestructura martensítica con una dureza muy alta, a menudo superior 50 HRC — pero también una alta fragilidad. Luego, el templado calienta la forja martensítica a una temperatura más baja, generalmente entre 540°C y 700°C , para reducir la fragilidad y al mismo tiempo conservar la mayor parte de la mejora de la resistencia. Las propiedades mecánicas finales son altamente controlables mediante la selección de la temperatura de templado.

Recocido

Se utiliza cuando la forja necesita la máxima suavidad para el mecanizado o cuando es necesario eliminar por completo las tensiones internas. El recocido completo implica un enfriamiento lento en horno desde arriba de Ac3, produciendo una microestructura predominantemente ferrítica-perlada. Para algunas piezas forjadas complejas de acero aleado con requisitos de mecanizado complejos, el recocido reduce significativamente el desgaste de la herramienta y los tiempos del ciclo de mecanizado, a veces reduciendo el tiempo de mecanizado en 30% a 50% en comparación con la forja en la condición de apagado.

Tratamiento térmico posterior a la soldadura (VPHT)

Muchas piezas forjadas de acero aleado se incorporan a conjuntos soldados. Después de la soldadura, la zona afectada por el calor (HAZ) contiene una microestructura frágil y endurecida y tensiones de tracción residuales que pueden provocar un agrietamiento retardado o fallas en el servicio. PWHT a temperaturas típicamente entre 600°C y 760°C para aceros de aleación Cr-Mo templa la ZAT, reduce el contenido de hidrógeno y reduce las tensiones residuales a niveles aceptables. Para las piezas forjadas de recipientes a presión, PWHT es un requisito obligatorio según la mayoría de los códigos de diseño.

Industrias que dependen de piezas forjadas de acero aleado y por qué es importante la composición

La selección de la composición del acero aleado para piezas forjadas siempre depende de la aplicación. Diferentes industrias imponen exigencias muy diferentes a sus componentes forjados y la estrategia de aleación debe adaptarse exactamente al entorno de servicio.

Industria del petróleo y el gas

Los portamechas, válvulas, equipos de boca de pozo y bridas de tuberías operan en ambientes con presión extrema, corrosión bajo tensión inducida por H2S y fluidos corrosivos. Forjas de acero aleado En este sector se utilizan habitualmente los grados AISI 4130, 4140 y F22, todos los cuales combinan una adecuada resistencia a la corrosión con el alto límite elástico necesario para soportar presiones superiores. 100 MPa en aplicaciones de pozos profundos.

Aeroespacial y Defensa

Los componentes del tren de aterrizaje, las varillas actuadoras y los accesorios de fijación estructural requieren las relaciones resistencia-peso más altas que se puedan lograr en acero. AISI 4340 y sus variantes refundidas por arco al vacío (VAR) proporcionan resistencias a la tracción de hasta 1.800 MPa a niveles de tenacidad a la fractura compatibles con un diseño tolerante a daños. Cada gramo de peso ahorrado en una aeronave tiene un valor operativo a largo plazo, razón por la cual la composición de la aleación en las piezas forjadas de acero aleado aeroespacial se controla con tolerancias mucho más estrictas que las calidades comerciales estándar.

Generación de energía

Los rotores de turbinas de vapor, los ejes de los generadores y las boquillas de los recipientes a presión en las centrales nucleares y térmicas funcionan continuamente a altas temperaturas y presiones durante décadas. Las forjas de acero aleado en este sector utilizan grados resistentes a la fluencia como P91, P92 y 12Cr-1Mo, donde las adiciones de vanadio, niobio y tungsteno crean una estabilidad microestructural que evita cambios dimensionales y pérdida de resistencia a lo largo del tiempo. 100.000 horas de servicio a temperaturas superiores a 550°C.

Automoción y Maquinaria Pesada

crankshafts, camshafts, connecting rods, axle shafts, and gearbox components represent the largest volume segment of the global Alloy Steel forgings market. Grades like 5140 (Cr steel) and 8620 (Ni-Cr-Mo carburizing steel) dominate here, offering a combination of surface hardness from case hardening and tough core properties from the alloy composition. Annual production of automotive alloy steel forgings exceeds 10 millones de toneladas métricas a nivel mundial , lo que convierte a la automoción en el segmento de uso final más grande.

Pruebas y verificación de calidad de piezas forjadas de acero aleado

Debido a que la composición del acero aleado determina directamente las propiedades de la forja final, la práctica estándar es realizar pruebas rigurosas en múltiples etapas de producción. Las siguientes pruebas se realizan de forma rutinaria en piezas forjadas de acero aleado para verificar que el material cumpla con los requisitos de especificación:

Análisis químico

La espectrometría de emisión óptica (OES) o la fluorescencia de rayos X (XRF) se utilizan para verificar la composición química de cada calor del acero aleado antes de la forja. Los resultados deben estar dentro del rango de composición especificado para cada elemento. Para aplicaciones críticas, el análisis de la cuchara se complementa con el análisis del producto tomado de la forja terminada.

Pruebas mecánicas

Las pruebas de tracción (según ASTM E8 o ISO 6892) miden el límite elástico, la resistencia máxima a la tracción, el alargamiento y la reducción del área. La prueba de impacto Charpy (según ASTM E23) evalúa la tenacidad a temperaturas específicas. Las pruebas de dureza (Brinell, Rockwell o Vickers) verifican la respuesta al tratamiento térmico en toda la sección transversal de forjado.

Pruebas ultrasónicas (UT)

La UT automatizada o manual se utiliza para detectar discontinuidades internas como porosidad, grietas o inclusiones dentro del cuerpo de la forja. Los criterios de aceptación están definidos por normas como ASTM A388 o EN 10228-3. Para piezas forjadas de acero de aleación grandes utilizadas en recipientes a presión o turbinas, la UT se realiza en 100% del volumen de forja .

Pruebas de partículas magnéticas (MT)

MT detecta discontinuidades superficiales y cercanas a la superficie en aceros de aleación ferríticos. La forja está magnetizada y finas partículas ferromagnéticas revelan indicios de grietas en la superficie. Esta prueba es particularmente importante para piezas forjadas de acero aleado que han sido mecanizadas, ya que el mecanizado puede revelar grietas subsuperficiales o exponer costuras que no eran visibles en la condición de forjado en bruto.

Acero aleado versus acero al carbono simple en aplicaciones de forja

Una pregunta práctica en cualquier proceso de diseño de forja es si el costo adicional de los elementos de aleación está justificado en comparación con el acero al carbono simple. La siguiente comparación proporciona una perspectiva basada en datos:

Comparación de propiedades clave entre los grados de forja de acero al carbono simple y acero de aleación común
Propiedad	Acero al carbono simple (1045)	Acero aleado (4140)	Acero aleado (4340)
Resistencia a la tracción (Q&T)	570–700 MPa	950-1100 MPa	1200-1450 MPa
Templabilidad	Bajo (endurecimiento superficial)	Medio-alto	muy alto
Dureza a baja temperatura	pobre	bueno	Excelente
Resistencia a la corrosión	pobre	moderado	moderado
Resistencia a altas temperaturas	pobre above 300°C	bueno to 450°C	bueno to 450°C
Costo relativo del material	Más bajo	1,5–2x carbono simple	2,5–4x carbono simple

En aplicaciones donde la forja es pequeña, está ligeramente cargada o es fácilmente reemplazable, el acero al carbono simple puede ser una opción práctica. Sin embargo, para cualquier componente donde la falla sería catastrófica, o donde reducir el tamaño de la sección (peso) es comercialmente importante, Forjas de acero aleado deliver a cost-performance advantage que compensa rápidamente el mayor precio del material a través de un menor peso de los componentes, una mayor vida útil y una menor frecuencia de mantenimiento.

Cómo seleccionar el grado de acero de aleación adecuado para sus necesidades de forjado

Seleccionar la composición correcta de acero aleado para un proyecto de forja es una decisión de ingeniería estructurada. Los siguientes factores deben evaluarse sistemáticamente:

Rango de temperatura de servicio: Para temperaturas ambiente y moderadas de hasta 400°C, los grados estándar de Cr-Mo como 4140 o F11 son suficientes. Para temperaturas superiores a 500°C, se deben considerar grados de 9Cr modificados (P91, P92) o forjados de acero inoxidable austenítico.
Nivel de fuerza requerido: Determine el límite elástico mínimo y la resistencia a la tracción requeridos por el diseño. Para límites elásticos superiores a 900 MPa, se deben seleccionar grados que contengan níquel (4340, 300M) o aceros aleados de ultra alta resistencia.
Espesor de la sección y templabilidad: Las piezas forjadas de sección más grande requieren una mayor templabilidad para lograr un endurecimiento completo. Los aceros de aleación simple como el 4140 se pueden endurecer completamente en secciones de hasta aproximadamente 75 mm de diámetro ; para secciones más grandes, se necesitan grados de níquel más altos o variantes refundidas al vacío.
Ambiente corrosivo: Si la forja estará expuesta a H2S, cloruros o ambientes ácidos, se deben considerar aceros aleados resistentes a la corrosión con grados más altos de cromo o acero inoxidable, incluso si los requisitos mecánicos básicos pudieran cumplirse con una aleación más simple.
Requisitos de soldabilidad: Un mayor contenido de carbono y aleaciones generalmente reduce la soldabilidad. Si la forja de acero aleado se soldará en servicio, un valor de carbono equivalente (CE) inferior 0.45 Por lo general, tiene como objetivo evitar el agrietamiento inducido por hidrógeno en la ZAT sin precalentamiento obligatorio.
Resistencia al impacto a bajas temperaturas: Para aplicaciones costa afuera, árticas o criogénicas, se debe especificar la energía de impacto Charpy a la temperatura mínima de diseño. Las adiciones de níquel son la forma más eficaz de mantener la tenacidad a temperaturas bajo cero en piezas forjadas de acero aleado.

Tendencias emergentes en la composición del acero aleado y la tecnología de forjado

El campo del desarrollo de aceros aleados no es estático. Los esfuerzos de investigación y desarrollo industrial continúan ampliando los límites de lo que pueden lograr las composiciones de acero aleado, con implicaciones significativas para las forjas de acero aleado de próxima generación.

Aceros avanzados de alta resistencia y baja aleación (AHSLA)

Estos grados alcanzan resistencias a la tracción superiores 1.000MPa con un contenido total de aleación inferior al 3%, principalmente mediante adiciones de microaleaciones de niobio (0,02–0,06%), titanio (0,01–0,04%) y vanadio (0,05–0,15%). El mecanismo se basa en el endurecimiento por precipitación de finas partículas de carburo y nitruro que se forman durante el enfriamiento controlado después de la forja. El resultado es una calidad que combina la resistencia del acero tradicional de alta aleación con una soldabilidad significativamente mejorada y un menor costo de materia prima.

Procesamiento controlado termomecánico (TMCP) para piezas forjadas

TMCP integra la deformación por forjado con el enfriamiento controlado en una única secuencia coordinada, reemplazando los ciclos convencionales de recalentamiento y enfriamiento. Para aceros aleados, TMCP puede alcanzar tamaños de grano por debajo 10 micrómetros — mucho más fino que el material forjado y tratado térmicamente de forma convencional. El tamaño de grano más fino mejora simultáneamente la fuerza, la tenacidad y la resistencia a la fatiga sin aumentar el contenido de aleación, lo que reduce el consumo de energía del tratamiento térmico hasta en 25% en algunas operaciones de forja.

Fabricación Aditiva como Complemento a las Forjas

Si bien la fabricación aditiva (AM) no puede replicar la estructura de fibra y la densidad de las piezas forjadas de acero aleado, se utiliza cada vez más para preformas con una forma casi neta que posteriormente se forjan. Este enfoque híbrido reduce el desperdicio de material de Ratios de compra-vuelo del 60% al 70% típico en forjado convencional por debajo del 30% para formas complejas, preservando al mismo tiempo los beneficios de integridad estructural del proceso de forjado. Los polvos de acero aleado para fabricación aditiva son un segmento especializado en crecimiento, con composiciones que reflejan fielmente los grados de aleaciones forjadas establecidos.

Diseño de aleación computacional

Las herramientas de termodinámica computacional basadas en CALPHAD ahora permiten a los metalúrgicos diseñar nuevas composiciones de acero aleado prediciendo diagramas de fases, temperaturas de transformación y evolución microestructural antes de que se funda un solo kilogramo de acero. Este enfoque está acelerando drásticamente el ciclo de desarrollo de nuevos grados de forja de acero aleado, reduciendo el tiempo desde el concepto hasta el grado de producción calificado respecto del tradicional. 10 a 15 años hasta tan solo 3 a 5 años en algunos programas.

Idioma

+86-13915203580

Enviar comentarios
