¿Cuál es el punto de fusión del acero?
1370°C – 1540°C / 2500°F – 2800°F
El acero no se funde a una sola temperatura fija. Debido a que el acero es una aleación de hierro y carbono, a menudo combinado con elementos como cromo, níquel, manganeso o molibdeno, su punto de fusión se encuentra dentro de un rango en lugar de una cifra exacta. La mayoría de los grados de acero comerciales comienzan a volverse líquidos en algún momento entre 1370°C y 1540°C (2500°F a 2800°F) , y el valor preciso cambia según la composición química exacta del grado en cuestión.
Esta gama importa mucho más allá de una curiosidad para los metalúrgicos. Las fundiciones lo usan para establecer objetivos de hornos, los fabricantes lo usan para comprender qué tan cerca están sus procesos de soldadura o corte de la licuefacción total y los ingenieros lo usan para juzgar cómo se comportará una estructura si alguna vez se expone a un calor extremo. Una variación de cien grados en el punto de fusión puede cambiar el consumo de energía del horno, las opciones de revestimiento refractario e incluso el grado de acero seleccionado para una aplicación específica.
Vale la pena separar pronto dos términos relacionados. el sólido La temperatura es donde comienza la fusión, y la líquido La temperatura es donde el metal está completamente líquido. Entre estos dos puntos, el acero existe en un estado mixto y parcialmente fundido que los operadores de fundición a veces llaman zona blanda. Las decisiones de colada y vertido se toman teniendo en cuenta esta zona, ya que verter demasiado pronto corre el riesgo de un flujo incompleto, mientras que el sobrecalentamiento desperdicia energía y puede promover el crecimiento del grano que debilita el producto final.
Consideremos un ejemplo práctico. Un taller de fabricación de estructuras que corta placas de acero con un soplete de oxicombustible trabaja con una temperatura de llama muy por encima del punto de fusión, por lo que el borde cortado se licua brevemente y es arrastrado por la corriente de oxígeno. Por el contrario, una fundición que vierte un bloque de motor calienta deliberadamente el metal sólo un margen modesto por encima de la temperatura del líquido, ya que el exceso de sobrecalentamiento desperdicia combustible y puede degradar la fundición terminada. La misma propiedad física, el punto de fusión, impulsa dos decisiones operativas completamente diferentes según el proceso.
¿Por qué varía tanto el punto de fusión del acero?
El hierro puro se funde a una temperatura comparativamente predecible de 1538°C (2800°F). En el momento en que se introducen el carbono y otros elementos de aleación, ese número comienza a cambiar. Cada elemento cambia la red cristalina del metal de manera ligeramente diferente, y el efecto acumulativo es lo que produce el amplio rango de fusión que se observa en toda la familia del acero.
Carbono
Incluso pequeños aumentos en el contenido de carbono reducen notablemente el punto de fusión. Aumentar el carbono de aproximadamente 0,05 por ciento a 2,0 por ciento puede reducir el punto de fusión en más de 100 °C, razón por la cual los aceros para herramientas con alto contenido de carbono generalmente se funden a temperaturas más bajas que el acero suave con muy bajo contenido de carbono.
cromo
cromo is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
níquel
níquel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
manganeso
manganeso is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
molibdeno
molibdeno raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
silicon
silicon is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Las trazas de impurezas también son importantes. El azufre y el fósforo, sobrantes de las materias primas si no se refinan adecuadamente, pueden reducir el comportamiento efectivo de fusión en los límites de los granos y contribuir a un fenómeno llamado falta de calor, donde el metal se vuelve quebradizo y propenso a agrietarse a altas temperaturas de trabajo incluso antes de que se acerque a su punto de fusión global. Esta es una de las razones por las que la fabricación de acero moderna pone tanto énfasis en controlar estrictamente los niveles de elementos residuales en lugar de seguir únicamente las adiciones de aleación primaria.
La conclusión práctica para cualquiera que seleccione el material es que la frase "el punto de fusión del acero" es en realidad una abreviatura de una familia de valores estrechamente relacionados. Dos bobinas colocadas una al lado de la otra en el suelo de un almacén, una de acero dulce y otra de acero para herramientas con alto contenido de carbono, pueden tener puntos de fusión que difieren en más de 100 grados Celsius, aunque ambas se describen correctamente como acero.
Puntos de fusión por tipo de acero
La siguiente tabla agrupa las familias de acero comunes y los rangos de fusión típicamente asociados con cada una. Estas cifras reflejan referencias de la industria general en lugar de una hoja de especificaciones de una sola fábrica, por lo que siempre confirme los valores exactos con los datos certificados para un calor o grado específico antes de que forme parte de un cálculo crítico.
| Tipo de acero | Punto de fusión (°C) | Punto de fusión (°F) |
|---|---|---|
| Acero con bajo contenido de carbono (suave) | 1410 – 1530 | 2570 – 2785 |
| Acero de medio y alto carbono | 1410 – 1530 | 2570 – 2785 |
| Acero inoxidable | 1375 – 1530 | 2500 – 2785 |
| Acero de baja aleación | ≈ 1432 | ≈ 2610 |
| Acero de alta aleación | ≈ 1415 | ≈ 2600 |
| Acero para herramientas | 1400 – 1425 | 2550 – 2600 |
| Acero estructural | ≈ 1425 | ≈ 2600 |
Observe cómo El acero para herramientas y el acero estructural se asientan ligeramente más abajo. que la banda de acero al carbono más ancha. Los aceros para herramientas contienen mayor contenido de carbono y elementos de aleación adicionales que reducen el punto de fusión, y los grados estructurales están formulados para brindar soldabilidad y tenacidad en lugar de soportar las temperaturas más altas del horno.
También vale la pena señalar que dentro de una sola categoría, el rango no está distribuido uniformemente. Un acero suave 1020 y un acero con alto contenido de carbono 1095 son técnicamente acero al carbono, sin embargo, el grado de carbono más alto se ubicará consistentemente hacia el extremo inferior de la banda, mientras que el grado más pobre se ubicará hacia el extremo superior. Cualquiera que especifique la configuración del horno para un lote mixto de chatarra o material debe tener en cuenta esta dispersión en lugar de asumir que una única temperatura media se adaptará a todas las piezas por igual.
¿Cómo se mide realmente el punto de fusión del acero?
Las cifras del punto de fusión no surgen de conjeturas. Los metalúrgicos y los laboratorios de materiales se basan en un puñado de técnicas establecidas para determinar las temperaturas sólidas y líquidas para una composición de acero determinada.
Análisis térmico diferencial
Se calienta una pequeña muestra junto con un material de referencia inerte y se rastrea la diferencia de temperatura entre los dos. El punto donde la muestra de acero absorbe calor adicional para cambiar de fase revela con precisión los puntos sólido y líquido.
Pirometría óptica
En los hornos de producción, los pirómetros ópticos sin contacto leen la energía radiante emitida por el acero fundido o casi fundido para estimar la temperatura de la superficie sin que una sonda toque el metal directamente, lo cual es esencial dada la rapidez con la que el acero líquido consumiría un termopar.
Termopares de inmersión
Las sondas de termopar de sacrificio desechables se sumergen directamente en acero fundido para una breve lectura. Cada sonda se usa una vez y se descarta, ya que el calor destruye la punta, pero la lectura es muy precisa para esa única medición.
Referencia del diagrama de fases
En lugar de medir una muestra física cada vez, los ingenieros consultan con frecuencia el diagrama de fases hierro-carbono y los diagramas de fases específicos de la aleación, que mapean cómo cambian las temperaturas del sólido y del líquido a medida que cambia la composición, lo que permite predecir el comportamiento de fusión a partir de una química conocida.
Los hornos de producción suelen combinar varios de estos métodos. Un pirómetro óptico continuo podría monitorear las tendencias generales a lo largo de una serie, mientras que las inmersiones periódicas del termopar de inmersión confirman la temperatura real del baño en puntos de decisión clave, como justo antes de encender el horno.
Del horno al lingote: cómo se funde realmente el acero
Comprender dónde entra en juego el punto de fusión a lo largo de la producción ayuda a explicar por qué el número se trata como un parámetro operativo tan crítico en lugar de un hecho de fondo.
Horno de arco eléctrico (EAF)
La chatarra de acero se carga en un recipiente revestido de material refractario y se funde mediante arcos eléctricos generados entre grandes electrodos de grafito y la carga. Las temperaturas del baño se elevan cómodamente por encima del punto de liquidus, a menudo en el rango de 1600°C a 1700°C, para asegurar una fusión completa y dar tiempo para las reacciones de refinamiento antes de la extracción.
Horno de oxígeno básico (BOF)
El hierro fundido de un alto horno se combina con chatarra y se sopla con oxígeno de alta pureza, lo que desencadena reacciones exotérmicas que ayudan a mantener las altas temperaturas necesarias para mantener la carga líquida mientras se oxida el carbono y las impurezas.
horno de inducción
Comunes en fundiciones que producen lotes más pequeños o aleaciones especiales, los hornos de inducción utilizan campos electromagnéticos para calentar la carga directamente, ofreciendo un control de temperatura preciso que es muy adecuado para alcanzar un objetivo de sobrecalentamiento específico por encima del punto de liquidus.
En todos los casos, la temperatura objetivo del baño se establece con el punto de liquidus específico de la aleación como el piso, más un margen de sobrecalentamiento que le da al operador tiempo de trabajo para verter, adiciones de aleación y pérdida de temperatura durante la transferencia a un molde o colada continua. Muy poco sobrecalentamiento corre el riesgo de que el acero se solidifique parcialmente antes de llegar al molde; demasiado desperdicia energía y puede aumentar el desgaste del refractario.
Punto de fusión versus temperatura de falla estructural
~1370–1540°C
La temperatura a la que el acero pasa físicamente de sólido a líquido. Llegar a este punto requiere un horno o una fuente de calor extremadamente intensa y sostenida.
~500–600°C
El rango de temperatura en el que el acero de carga comienza a perder suficiente resistencia como para que ya no pueda soportar de manera segura la carga diseñada, mucho antes de que el metal esté casi fundido.
Esta distinción es uno de los puntos más incomprendidos sobre el comportamiento del acero. Una viga de acero no necesita fundirse para fallar. El acero estructural normalmente retiene sólo una fracción de su límite elástico a temperatura ambiente una vez que pasa aproximadamente de 500 a 600 °C, razón por la cual la ingeniería de protección contra incendios se enfoca en mantener el acero por debajo de ese umbral en lugar de por debajo de su punto de fusión. Un arquitecto o ingeniero que diseña resistencia al fuego trabaja con un número completamente diferente al de un operador de fundición que vierte acero fundido en un molde.
Cargar también cambia la imagen. Un miembro con carga ligera puede sobrevivir a temperaturas más altas que uno con carga pesada antes de deformarse, por lo que la temperatura de falla exacta para cualquier elemento estructural determinado depende de cuánto peso soporta en relación con su capacidad nominal, no de un único número universal.
Esta brecha entre el punto de fusión y la falla funcional también explica por qué a menudo se describe que el acero pierde resistencia gradualmente en lugar de fallar de una vez. Entre aproximadamente 200 °C y 300 °C, la mayoría de los aceros al carbono conservan casi toda su resistencia a temperatura ambiente. A partir de ahí hacia arriba, la curva de resistencia se dobla hacia abajo a un ritmo acelerado, por lo que la diferencia entre 500°C y 600°C es mucho más importante para un cálculo estructural que lo que sería la misma diferencia de cien grados cerca de la temperatura ambiente.

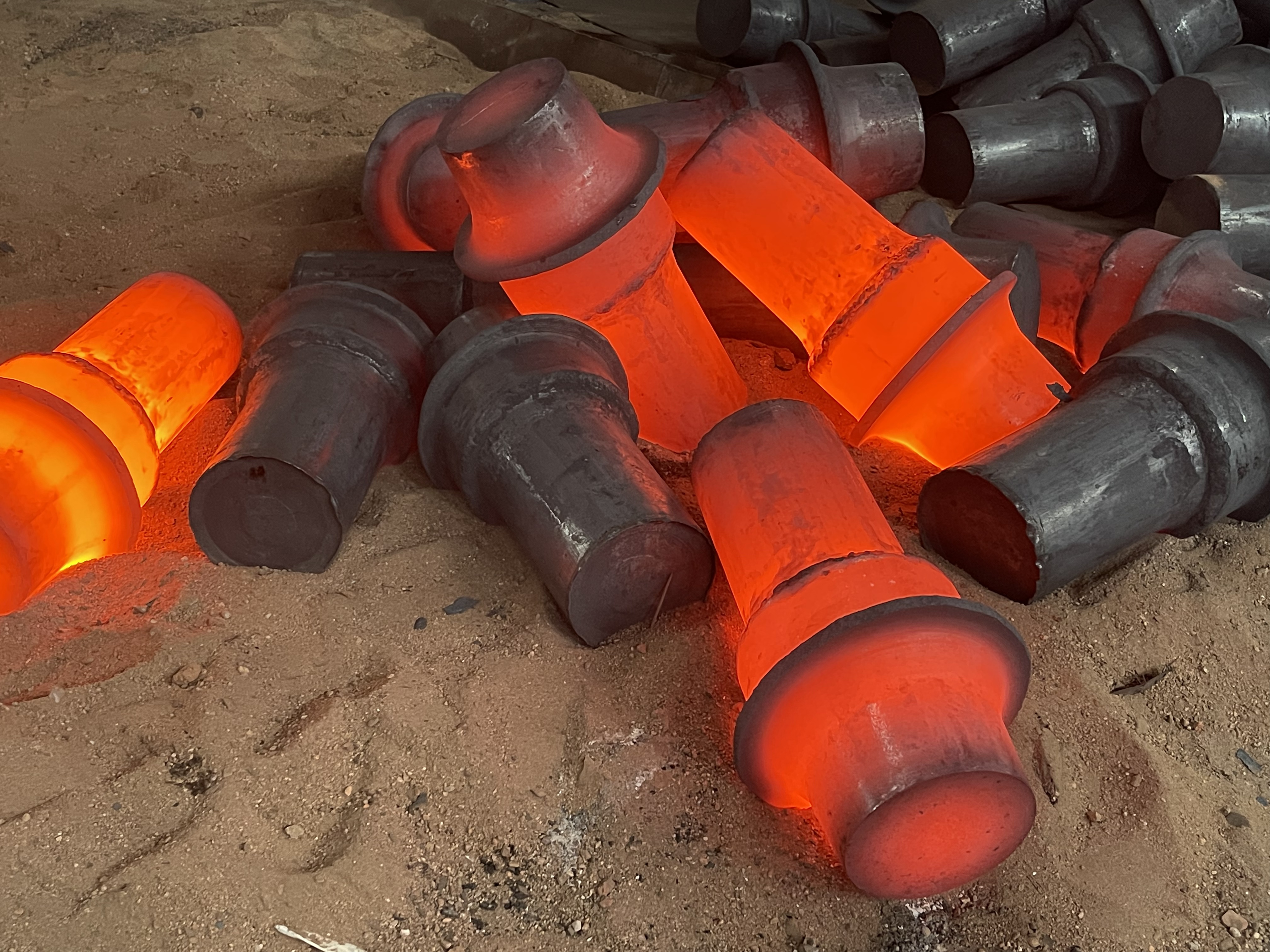

Punto de fusión del acero en forja y fabricación
El punto de fusión no es el número que más importa en un taller de forja. Lo que importa es el ventana de temperatura de forjado , una banda que se ubica cómodamente por debajo del rango de fusión, por lo que el metal está lo suficientemente caliente como para remodelarlo martillando o presionando, pero nunca se acerca a la licuefacción.
Calentar el tocho
El material de acero se calienta en un horno hasta alcanzar el rango de trabajo en caliente, comúnmente citado entre 1100 °C y 1250 °C (aproximadamente 2000 °F a 2300 °F) para muchos grados de carbono y aleaciones, muy por debajo del rango de fusión mostrado anteriormente en este artículo.
Remojar para una temperatura uniforme
La pieza de trabajo se mantiene a una temperatura el tiempo suficiente para que el calor penetre uniformemente a través de su sección transversal, evitando una situación en la que la superficie sea trabajable pero el núcleo todavía esté comparativamente frío y resistente a la deformación.
forja de acero bajo presión
Martillos, prensas o equipos de laminación remodelan el acero ablandado pero aún sólido hasta darle la forma deseada. Mantenerse bien por debajo del punto de fusión mantiene intacta la estructura del grano y es parte de la razón por la que las piezas forjadas son apreciadas por su resistencia en comparación con sus equivalentes fundidas.
Refrigeración controlada
Después de darle forma, la pieza se enfría de manera controlada, a veces con un tratamiento térmico posterior, para conservar las propiedades mecánicas para las que se diseñó el proceso de forjado.
Comprender la brecha entre la temperatura de forjado y el punto de fusión explica mucho sobre por qué los equipos de forjado están diseñados como están. Existen controles de horno, pirómetros y procedimientos de tiempo de remojo para mantener la pieza de trabajo de forma segura dentro de la ventana de forjado. Si se sobrepasa esa ventana y se acerca al rango de fusión, el riesgo de quemar acero, estructura de grano grueso y agrietamiento durante el moldeado aumenta drásticamente. Esta es una de las razones por las que los talleres experimentados tratan los datos del punto de fusión no como un objetivo operativo, sino como un techo rígido del que mantenerse alejado durante cualquier proceso de trabajo en caliente.
Forja en caliente versus forja en frío
La mayor parte de la forja de acero se realiza en caliente, en la ventana de temperatura descrita anteriormente, porque el acero calentado se deforma con mucha menos fuerza que el acero a temperatura ambiente y se recristaliza mientras funciona, evitando la acumulación de tensión interna. La forja en frío, por el contrario, da forma al acero a temperatura ambiente o cerca de ella, basándose en la ductilidad del metal en lugar del calor. La forja en frío no está relacionada con la discusión sobre el punto de fusión en un sentido directo, pero vale la pena mencionarla porque la elección entre forja en caliente y en frío está en sí misma impulsada en parte por cómo cambian las propiedades de un determinado grado de acero a medida que se acerca o se aleja de sus límites térmicos.
Defectos comunes relacionados con el sobrecalentamiento durante la forja
Cuando el operador de un horno permite que el material se acerque demasiado al rango de fusión, tienden a aparecer algunos defectos predecibles. El crecimiento del grano produce una estructura interna gruesa que reduce la tenacidad. La fusión incipiente en los límites de los granos, a veces llamada quema, puede dañar permanentemente el material incluso si la mayor parte de la pieza nunca se licua visiblemente. La formación de incrustaciones se acelera a medida que aumenta la temperatura, desperdiciando material y complicando el acabado posterior. Reconocer estos signos a tiempo es parte de la razón por la cual el control y monitoreo de la temperatura del horno siguen siendo un enfoque central en las operaciones de forja.
Punto de fusión en soldadura y corte en comparación con forjado
La soldadura y el corte térmico se encuentran en el extremo opuesto del espectro de temperaturas del forjado. Mientras que la forja evita deliberadamente el rango de fusión, la soldadura depende de alcanzarlo, al menos localmente, para fusionar dos piezas de acero.
Durante la soldadura por arco, el baño de soldadura inmediato generalmente excede el punto de fusión global del acero base por un margen significativo, ya que el arco mismo arde a varios miles de grados y el sobrecalentamiento localizado ayuda a garantizar la fusión completa entre el metal base y el material de relleno. Este es un evento limitado y altamente localizado, a diferencia de la fusión en horno, donde toda la carga alcanza la temperatura adecuada. El metal base circundante que se encuentra a poca distancia del baño de soldadura aún puede estar cerca de la temperatura ambiente, razón por la cual la soldadura introduce gradientes térmicos pronunciados y por qué controlar el aporte de calor y la velocidad de enfriamiento es tan fundamental para la calidad de la soldadura.
Los procesos de corte térmico, como el corte con oxicombustible y el corte por plasma, funcionan de manera similar, impulsando una estrecha ranura de acero más allá de su punto de fusión para que pueda ser expulsada como escoria fundida, mientras que la placa circundante permanece prácticamente intacta estructuralmente, aparte de una estrecha zona afectada por el calor.
Cómo se compara el punto de fusión del acero con el de otros metales
Colocar el acero junto a otros metales industriales comunes ayuda a poner en contexto su comportamiento de fusión, especialmente para cualquiera que elija entre materiales para una aplicación de alta temperatura.
| metales | Punto de fusión (°C) | Punto de fusión (°F) |
|---|---|---|
| plomo | ≈ 327 | ≈ 621 |
| zinc | ≈ 420 | ≈ 788 |
| Aluminio | ≈ 660 | ≈ 1221 |
| Cobre | ≈ 1085 | ≈ 1985 |
| hierro puro | ≈ 1538 | ≈ 2800 |
| Acero (gama general) | 1370 – 1540 | 2500 – 2800 |
| Titanio | ≈ 1668 | ≈ 3034 |
| tungsteno | ≈ 3422 | ≈ 6192 |
El acero se ubica cómodamente por encima del aluminio y el cobre, lo que explica por qué el aluminio y el cobre requieren mucha menos energía del horno para fundirse y se usan comúnmente donde las temperaturas de procesamiento más bajas son una ventaja. El titanio se funde a una temperatura notablemente más alta que la mayoría de los grados de acero, y el tungsteno pertenece a una categoría propia, razón por la cual se elige el tungsteno para filamentos y componentes que deben sobrevivir al calor extremo y sostenido que licuaría el acero por completo.
Curiosamente, el punto de fusión del acero es cercano al del hierro puro y, en la mayoría de las formulaciones de aleaciones, ligeramente inferior. Esto es consistente con el principio metalúrgico general de que la aleación de un elemento casi siempre reduce su punto de fusión en relación con el metal base puro, un patrón que se aplica a la mayoría de los sistemas de aleaciones comunes, no solo al acero.
Conceptos erróneos comunes sobre el punto de fusión del acero
El acero tiene un punto de fusión exacto, de la misma manera que el agua se congela exactamente a cero grados Celsius.
realidadEl acero es una aleación, por lo que se funde en un rango definido por sus temperaturas solidus y liquidus, que cambian con la composición en lugar de permanecer en un número fijo.
Una estructura de acero sólo se vuelve peligrosa cuando comienza a derretirse.
realidadEl acero estructural pierde una gran parte de su capacidad de carga entre 500 °C y 600 °C, cientos de grados por debajo de su rango de fusión, por lo que el riesgo de falla aumenta mucho antes de que el metal esté cerca del estado líquido.
El acero inoxidable siempre tiene un punto de fusión más alto que el acero al carbono simple porque es un material de primera calidad.
realidadLos dos rangos se superponen sustancialmente y, según los grados exactos que se comparen, algunos aceros al carbono pueden tener un punto de fusión más alto que algunos grados inoxidables.
La forja requiere calentar el acero cerca de su punto de fusión para hacerlo lo suficientemente suave como para darle forma.
realidadLa forja se mantiene deliberadamente muy por debajo del rango de fusión, normalmente entre 100 °C y 300 °C menos, ya que trabajar demasiado cerca de la licuefacción daña la estructura del grano y aumenta el riesgo de agrietamiento.
Preguntas frecuentes
¿A qué temperatura se funde el acero en grados Celsius?
La mayoría de los grados de acero comerciales se funden entre 1370 °C y 1540 °C, y la cifra exacta depende del contenido de carbono y la presencia de otros elementos de aleación como cromo, níquel o manganeso.
¿A qué temperatura se funde el acero en grados Fahrenheit?
En grados Fahrenheit, el mismo rango se traduce en aproximadamente 2500°F a 2800°F, cambiando nuevamente dependiendo del grado específico y su contenido de aleación.
¿El punto de fusión del acero inoxidable es diferente al del acero al carbono?
Los dos rangos se superponen significativamente. El acero inoxidable suele estar entre 1375 °C y 1530 °C, mientras que el acero al carbono suele estar entre 1410 °C y 1530 °C, por lo que la diferencia entre un grado específico de acero inoxidable y uno de carbono específico suele ser menor de lo que la gente espera.
¿Por qué el acero estructural falla en los incendios mucho antes de derretirse?
La capacidad de carga cae bruscamente una vez que el acero pasa aproximadamente entre 500°C y 600°C, una temperatura muy por debajo de su rango de fusión. El acero todavía es sólido en ese punto, pero ha perdido demasiada fuerza para seguir soportando la carga diseñada.
¿Cuál es la diferencia entre el punto de fusión y la temperatura de forjado?
El punto de fusión es donde el acero se vuelve completamente líquido. La temperatura de forjado es una ventana de trabajo más baja, comúnmente entre 1100 °C y 1250 °C para muchos grados, elegida específicamente para mantenerse alejada del rango de fusión y al mismo tiempo hacer que el metal sea lo suficientemente suave como para remodelarlo.
¿La adición de carbono aumenta o reduce el punto de fusión del acero?
Agregar carbono reduce el punto de fusión. Un mayor contenido de carbono reduce el rango de fusión, lo que es parte de la razón por la cual los aceros para herramientas con alto contenido de carbono generalmente se funden a temperaturas algo más bajas que el acero dulce con muy bajo contenido de carbono.
¿Por qué el punto de fusión del acero se da como un rango en lugar de un número?
El acero es una aleación, no un elemento puro, por lo que no tiene un único punto de fusión fijo como el hierro puro. Las temperaturas exactas de solidus y liquidus cambian con la mezcla específica de carbono y elementos de aleación en cada grado.
¿Qué temperatura alcanza un baño de soldadura en comparación con el punto de fusión del acero?
Un baño de soldadura típico de soldadura por arco corre muy por encima del rango de fusión en masa del acero base, a menudo alrededor de 1600 °C o más en la zona inmediata del arco, ya que el proceso necesita suficiente sobrecalentamiento para garantizar la fusión completa entre el metal base y el aporte.
¿El punto de fusión del acero cambia con la presión o la altitud?
El punto de fusión cambia ligeramente con la presión en un sentido termodinámico estricto, pero el efecto es lo suficientemente pequeño en condiciones atmosféricas normales como para que no sea un factor práctico para las operaciones diarias de horno, forjado o soldadura.
