¿Qué tipo de aleación es el acero? La respuesta directa
El acero es fundamentalmente un aleación de hierro y carbono , donde el contenido de carbono oscila entre 0,02% y 2,14% en peso. Esa estrecha banda de carbono transfoma el arrabio, que de otro modo sería frágil, en un material capaz de atravesar puentes, albergar turbinas y formar la columna vertebral de la infraestructura moderna. Más allá de esta combinación básica de hierro y carbono, Acero de aleación introduce elementos de aleación adicionales, como manganeso, cromo, níquel, molibdeno, vanadio y silicio, para diseñar propiedades mecánicas, térmicas y químicas específicas que el acero al carbono simple simplemente no puede lograr.
El término "acero aleado" es preciso y amplio. En el sentido metalúrgico más estricto, todo acero es una aleación porque contiene al menos dos elementos. Pero en la práctica industrial, "acero aleado" se refiere específicamente a aceros en los que las adiciones deliberadas de uno o más elementos de aleación aumentan el rendimiento más allá de los grados estándar de acero al carbono. Cuando este material se moldea mediante fuerza de compresión mientras está caliente o frío, el resultado es Acero de aleación forgings — componentes apreciados por su flujo de grano direccional, dureza superior y resistencia a la fatiga en entornos de servicio exigentes.
Cómo se clasifica el acero como aleación
Los metalúrgicos clasifican las aleaciones según su metal base y la naturaleza de los elementos adicionales. El acero pertenece a la familia más amplia de aleaciones ferrosas — aleaciones en las que el hierro es el elemento dominante. Dentro de las aleaciones ferrosas, el contenido de carbono traza la primera línea divisoria importante:
Dentro de la familia del acero, el Instituto Americano del Hierro y el Acero (AISI) y la Sociedad de Ingenieros Automotrices (SAE) mantienen un sistema de designación ampliamente adoptado. Los aceros al carbono contienen bajas concentraciones de elementos de aleación, mientras que los aceros aleados exceden deliberadamente las siguientes concentraciones umbral (según lo define AISI) para cualquier elemento individual: 1,65% manganeso, 0,60% silicio o 0,60% cobre , o incluir cantidades mínimas específicas de aluminio, cromo, cobalto, niobio, molibdeno, níquel, titanio, tungsteno, vanadio o circonio.
Esta clasificación es de gran importancia en la adquisición, la calificación de los procedimientos de soldadura, la planificación del tratamiento térmico y la producción de Forjas de acero aleado . Un taller de forja que obtiene acero de aleación 4340 (un grado de níquel-cromo-molibdeno) debe tratarlo de manera muy diferente a un acero al carbono 1045 simple en términos de temperaturas de precalentamiento, medios de enfriamiento y ciclos de revenido.
| Acero Category | Contenido de carbono | Elementos clave de aleación | Aplicaciones típicas |
|---|---|---|---|
| Acero bajo en carbono | 0,02%–0,30% | manganeso, si (menor) | Chapa, alambre, vigas estructurales. |
| Acero de medio carbono | 0,30%–0,60% | manganeso, si | Ejes, engranajes, ruedas de ferrocarril. |
| Acero con alto contenido de carbono | 0,60%–2,14% | manganeso, si | Muelles, herramientas de corte, cuerda de piano. |
| Acero de baja aleación | 0,10%–0,50% | cr, Ni, Mo, V (<5% total) | Recipientes a presión, tuberías, piezas forjadas de acero aleado. |
| Acero de alta aleación (por ejemplo, inoxidable) | Varía | Cr (>10,5%), Ni, Mo | Equipos alimentarios, dispositivos médicos, marinos. |
Lo que realmente hace cada elemento de aleación al acero
Comprender por qué el acero está formulado de la forma en que está requiere saber qué aporta cada elemento. Este conocimiento es especialmente relevante para Forjas de acero aleado , donde la microestructura final depende de la química de la aleación que interactúa con la temperatura de forjado, la relación de reducción y el tratamiento térmico posterior.
Carbono
El elemento más influyente. Cada aumento del 0,10% en el carbono aumenta la resistencia a la tracción en aproximadamente 65 a 70 MPa al tiempo que reduce la ductilidad. El carbono forma carburo de hierro (Fe3C, cementita), que endurece la matriz. A niveles más altos, la soldabilidad y la tenacidad al impacto disminuyen drásticamente.
manganeso
Presente en prácticamente todos los aceros comerciales entre 0,30% y 1,80%. El manganeso desulfura la masa fundida, evitando la falta de calor. También aumenta la templabilidad (la profundidad a la que se puede endurecer el acero), lo que lo hace indispensable en grados estructurales de acero aleado y forjados pesados.
cromo
Se agrega desde 0,50 % en adelante para lograr templabilidad y resistencia al desgaste. En niveles superiores al 10,5%, el cromo forma una capa de óxido pasivo autorreparable, que define al acero inoxidable. En aceros para herramientas y aceros para matrices, los carburos de cromo proporcionan una resistencia a la abrasión excepcional. Común en acero para rodamientos 52100 y acero para herramientas H13.
níquel
El níquel fortalece la ferrita sin reducir la tenacidad, una combinación poco común. Es particularmente eficaz a temperaturas bajo cero, razón por la cual los aceros de aleación de níquel (p. ej., acero con un 9 % de Ni) se utilizan para el almacenamiento de gas licuado a -196 °C. en Acero de aleación forgings para trenes de aterrizaje aeroespaciales o aplicaciones de defensa, es común un contenido de níquel de 1,8% a 4,0% (como en 4340 y 300M).
molibdeno
Incluso pequeñas adiciones (0,15%–0,30%) mejoran drásticamente la templabilidad y previenen la fragilización del temple: la pérdida de tenacidad que se produce cuando ciertos aceros aleados se mantienen o se enfrían lentamente entre 250 °C y 400 °C. El molibdeno también mejora la resistencia a temperaturas elevadas, lo que lo hace esencial en aceros resistentes a la fluencia para equipos de generación de energía.
Vanadio
Un refinador de cereales. Los carburos y nitruros de vanadio fijan los límites de los granos de austenita durante el trabajo en caliente y el tratamiento térmico, manteniendo la microestructura fina. El tamaño de grano fino mejora simultáneamente la resistencia y la tenacidad, un compromiso que de otro modo sería difícil de lograr. El vanadio se utiliza en aceros microaleados, cigüeñales forjados y aceros para herramientas de alta velocidad.
Silicio
El silicio, un desoxidante durante la fabricación del acero, también fortalece la ferrita. En niveles de 1% a 2%, es el principal elemento de aleación en aceros para resortes (p. ej., 9260) y aceros eléctricos, donde reduce las pérdidas del núcleo al aumentar la resistividad eléctrica. El silicio eleva el límite elástico, razón por la cual los resortes helicoidales son acero de aleación de silicio y manganeso en lugar de grados simples de carbono.
Boro
Extraordinariamente potente en pequeñas adiciones. Tan solo un 0,0005%-0,003% de boro aumenta drásticamente la templabilidad sin afectar otras propiedades mecánicas. Los aceros tratados con boro (el sufijo "B" en las designaciones AISI, por ejemplo, 10B30) permiten la reducción de elementos más costosos como el níquel y el molibdeno, lo que reduce los costos sin sacrificar la capacidad de endurecimiento completo.

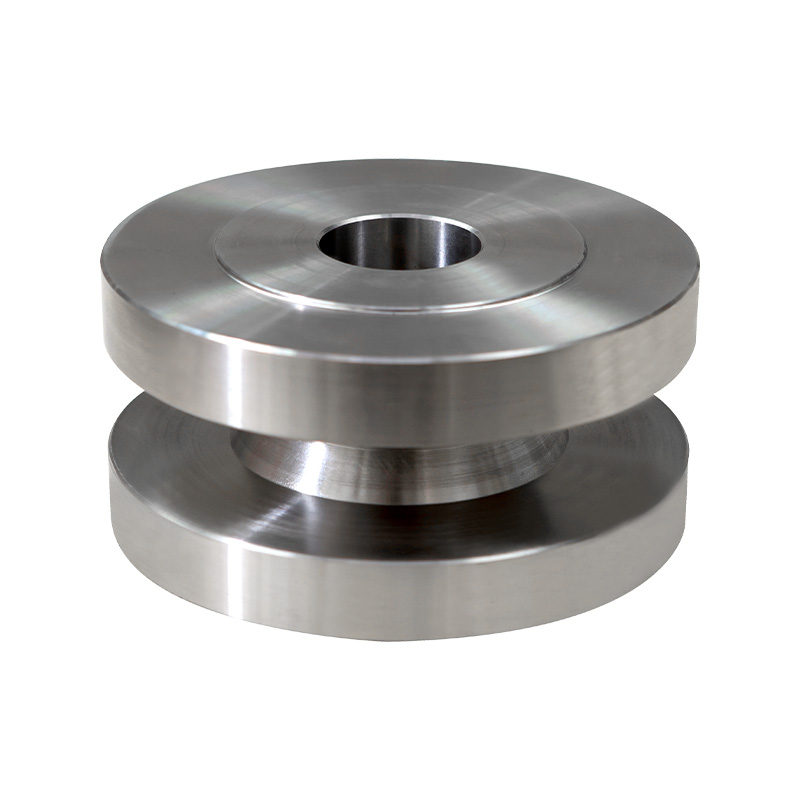

Forjas de acero aleado: por qué la forja es el proceso adecuado para el acero aleado
No todos los componentes de acero son iguales, incluso cuando están fabricados con la misma química. La ruta de fabricación (fundición, mecanizado a partir de barras o forjado) determina la estructura interna de la pieza y, por tanto, su rendimiento bajo carga. Forjas de acero aleado ofrecer un conjunto de ventajas estructurales que ningún otro proceso puede replicar por completo.
Flujo de grano y resistencia direccional
Cuando se forja una palanquilla de acero aleado, la deformación plástica alinea la estructura de grano del metal a lo largo de los contornos de la pieza. esto se llama flujo de fibra o flujo de granos. En un cigüeñal forjado, por ejemplo, las líneas de fibra se envuelven continuamente alrededor de cada paso y muñón, siguiendo la forma del componente. Un cigüeñal mecanizado cortado a partir de barras corta esas líneas de fibra, dejando la fibra final expuesta en los puntos de concentración de tensión. El resultado: los cigüeñales forjados habitualmente duran más que sus equivalentes mecanizados bajo cargas de fatiga equivalentes por un factor de 2 a 3 veces en las comparaciones de pruebas de fatiga publicadas (ASM Handbook, Volumen 14A, Metalworking: Bulk Forming).
Eliminación de porosidad y uniformidad de densidad.
El acero fundido contiene porosidad de contracción inherente, poros de gas y segregación dendrítica, todo lo cual crea puntos débiles locales. Las fuerzas de compresión en la forja colapsan y sueldan estos huecos para cerrarlos. Un lingote de acero de aleación 4340 que comienza con una porosidad medible produce una forja con huecos detectables casi nulos mediante inspección ultrasónica según los estándares ASTM A388. Esto es de vital importancia en componentes que contienen presión, como cuerpos de válvulas, donde las rutas de fuga internas a través de la porosidad serían inaceptables.
Propiedades mecánicas superiores
Una comparación directa cuenta la historia claramente:
| Propiedad | Forja de acero de aleación 4340 (Q&T) | 4340 Acero fundido (Q&T) |
|---|---|---|
| Máxima resistencia a la tracción | 1.034–1.172 MPa | 930-1000 MPa |
| Fuerza de producción | 862–1000 MPa | 760–860 MPa |
| Impacto Charpy (CVN) | 54–81 J a -40°C | 27–41 J a -40°C |
| Límite de fatiga (R = -1) | ~586 MPa | ~448MPa |
| Reducción de Área (%) | 58–65% | 35–45% |
Grados comunes utilizados en piezas forjadas de acero aleado
- 4130 (cromolio): 0,28–0,33% C, 0,80–1,10% Cr, 0,15–0,25% Mo. Se utiliza en accesorios estructurales de aviones, jaulas antivuelco y cuadros de bicicletas. Buena soldabilidad para un acero aleado.
- 4140: 0,38–0,43% C, 0,80–1,10% Cr, 0,15–0,25% Mo. El acero de baja aleación más utilizado a nivel mundial. Las piezas forjadas incluyen portamechas, engranajes, matrices y sujetadores para yacimientos petrolíferos.
- 4340: 0,38–0,43 % C, 1,65–2,00 % Ni, 0,70–0,90 % Cr, 0,20–0,30 % Mo. Uno de los aceros aleados estructurales más capaces. Se utiliza para trenes de aterrizaje de aviones, cigüeñales grandes y componentes de artillería que requieren una resistencia muy alta con una tenacidad adecuada.
- 8620: 0,18–0,23 % C, 0,40–0,70 % Ni, 0,40–0,60 % Cr, 0,15–0,25 % Mo. Un acero de cementación. Posteriormente, las piezas forjadas se carburizan o carbonitruran para producir una superficie dura y resistente al desgaste sobre un núcleo resistente. Estándar para coronas y piñones.
- 52100: 0,93–1,05% C, 1,35–1,60% Cr. Acero para rodamientos de cromo con alto contenido de carbono. Se utiliza casi exclusivamente en rodamientos de elementos rodantes, donde se requiere una dureza superficial de 60 a 64 HRC después del endurecimiento.
- 300M: Un 4340 modificado con silicio adicional (1,45–1,80%) y vanadio. Se pueden alcanzar resistencias a la tracción superiores a 1.930 MPa. Se utiliza en piezas forjadas de acero de aleación aeroespacial críticas donde el peso y la resistencia son primordiales.
Principales tipos de acero aleado y sus funciones industriales
La categoría más amplia de acero aleado abarca varias subfamilias distintas, cada una diseñada para un conjunto específico de demandas de rendimiento. Estas no son simplemente etiquetas de marketing: cada tipo tiene una filosofía química distinta y recibe un tratamiento térmico diferente.
Acero de baja aleación y alta resistencia (HSLA)
Los aceros HSLA contienen menos del 0,35 % de carbono y pequeñas adiciones de niobio, vanadio, titanio o cobre, que normalmente suman menos del 2 %. A pesar de la modesta química, los límites elásticos de 350 a 700 MPa se logran mediante el refinamiento del grano y el endurecimiento por precipitación en lugar del endurecimiento total. Los grados HSLA como A572 Grado 50, A36 y API 5L X70 se utilizan en acero estructural para edificios, puentes y tuberías. Su soldabilidad y menor costo en comparación con los aceros aleados tradicionales los hicieron dominantes en la construcción desde la década de 1960. La Asociación Mundial del Acero (worldsteel.org) estima que los aceros HSLA representan aproximadamente el 12% de todo el acero producido a nivel mundial.
Acero inoxidable
Definido por un mínimo de 10,5% cromo , el acero inoxidable es la familia de aceros de alta aleación de más alto perfil. El cromo reacciona con el oxígeno atmosférico para formar una película de Cr2O3 de espesor nanométrico que pasiva la superficie y evita una mayor oxidación. Los grados principales (304, 316, 410, 17-4 PH) difieren en el contenido de níquel, la adición de molibdeno y el nivel de carbono. Los grados austeníticos (serie 300) no son magnéticos y ofrecen una excelente resistencia a la corrosión; Los grados martensíticos (serie 400) son endurecibles y se utilizan para cubiertos, instrumentos quirúrgicos y piezas forjadas de acero aleado que requieren dureza y resistencia a la corrosión.
Acero para herramientas
Los aceros para herramientas son aceros aleados diseñados para cortar, dar forma o formar otros materiales. Alcanzan una dureza de 55 a 68 HRC gracias a su alto contenido de carbono (0,60 % a 2,30 %) y elementos de aleación que forman carburos duros. La clasificación AISI divide los aceros para herramientas en grupos: W (endurecimiento al agua), O (endurecimiento al aceite), D (aceros para troqueles), H (trabajo en caliente), M (molibdeno de alta velocidad) y T (tungsteno de alta velocidad). H13, un acero para herramientas de trabajo en caliente con un 5% de cromo, es el material estándar para matrices de fundición a presión de aluminio y matrices de forjado en caliente. Los aceros rápidos M2 y M4 contienen tungsteno, molibdeno, cromo y vanadio para conservar la dureza a temperaturas de corte superiores a 600 °C.
Acero martensítico
Una subfamilia inusual: los aceros martensíticos tienen muy poco carbono (menos del 0,03%), pero contienen entre un 17% y un 19% de níquel, además de cobalto, molibdeno y titanio. No se fortalecen mediante martensita de carbono, sino mediante la precipitación de compuestos intermetálicos durante el envejecimiento a unos 480°C. El resultado son resistencias a la tracción de 1.400 a 2.400 MPa con una tenacidad a la fractura mucho mayor que la de los aceros con alto contenido de carbono con una resistencia equivalente. Los usos incluyen carcasas de motores de cohetes, piezas forjadas de aviones de ultra alta resistencia y herramientas de precisión para la fabricación de compuestos aeroespaciales.
Acero para rodamientos
Los aceros para rodamientos, principalmente 52100 y M50, requieren una limpieza extrema (medida en partes por millón de oxígeno y azufre) porque las inclusiones no metálicas actúan como sitios de iniciación de grietas por fatiga en el contacto de rodadura. La refundición por arco al vacío (VAR) o la refundición por electroescoria (ESR) son métodos de producción estándar. El acero resultante, cuando se endurece a 60-64 HRC y se rectifica con precisión, proporciona una vida útil a la fatiga del contacto rodante medida en miles de millones de ciclos de tensión. Los aceros para rodamientos representan una de las aplicaciones más exigentes para el control de calidad de los aceros aleados.
El proceso de forja del acero aleado: del tocho a la pieza terminada
Produciendo Forjas de acero aleado Es un proceso de fabricación de varias etapas que exige un control estricto en cada paso. La química del acero, la ventana de temperatura para trabajar, el equipo utilizado y el tratamiento térmico aplicado posteriormente interactúan para determinar las propiedades finales.
Preparación del caldo
El acero aleado llega a la fragua en forma de lingotes, barras, palanquillas o barras. Para forjados críticos del sector aeroespacial o energético, el acero puede haber sido producido a través de refundición por arco al vacío (VAR) or refundición de electroescoria (ESR) para reducir las inclusiones de sulfuro y el contenido de oxígeno a niveles extremadamente bajos. El material entrante se inspecciona ultrasónicamente (según ASTM A388 o equivalente) y debe cumplir con los requisitos químicos y de limpieza específicos antes de que comience el procesamiento.
Calentamiento a temperatura de forjado
Los aceros aleados tienen rangos de temperatura de forjado específicos. Para 4140, el rango de forjado suele ser 1177 °C a 982 °C (2150 °F a 1800 °F) . El calentamiento debe ser lento y uniforme en hornos de gas o de resistencia eléctrica para evitar gradientes térmicos que puedan agrietar la palanquilla. El tiempo de remojo garantiza que la palanquilla tenga una temperatura uniforme en toda su sección transversal, algo fundamental para piezas forjadas de gran diámetro, superiores a 300 mm, donde la difusividad térmica limita la rapidez con la que se calienta el núcleo.
Operación de forja
Dependiendo de la geometría de la pieza y el volumen de producción, la forja se puede realizar con un martillo (por gravedad, neumático o contragolpe), una prensa mecánica, una prensa hidráulica o un laminador de anillos. Forja con matriz abierta da forma al tocho entre matrices planas o contorneadas, generando un flujo de grano incremental; se utiliza para ejes grandes, discos y formas personalizadas. Forja con matriz cerrada (matriz de impresión) presiona el tocho caliente en las cavidades del troquel emparejadas, produciendo piezas con forma casi neta con excelente consistencia dimensional y acabado superficial.
Enfriamiento controlado
Después de la forja, los componentes de acero aleado deben enfriarse de manera controlada para evitar grietas (debido a gradientes térmicos) y evitar la formación de martensita dura y quebradiza. Las grandes piezas forjadas de acero aleado a menudo se colocan en cajas o fosos aislados, se entierran en arena o se enfrían lentamente en hornos. Este paso de recocido o normalización también homogeneiza la microestructura y alivia las tensiones de forjado, preparando la pieza para su posterior tratamiento térmico o mecanizado.
Tratamiento térmico: templado y revenido
La mayoría de las piezas forjadas de acero aleado destinadas a servicios estructurales reciben una apagar y templar (Q&T) tratamiento térmico. La forja se austeniza (se calienta a 845 °C-899 °C para 4140, por ejemplo) y luego se enfría rápidamente en aceite, agua o polímero para formar martensita. Luego, la martensita se templa (se recalienta entre 150 °C y 650 °C) para restaurar la ductilidad y la tenacidad, conservando al mismo tiempo la mayor parte de la dureza obtenida. La temperatura de revenido es la palanca principal para equilibrar la resistencia y la tenacidad: temperaturas de revenido más bajas producen una mayor resistencia; Las temperaturas más altas reducen la resistencia pero mejoran la resistencia al impacto.
Inspección y pruebas
Las piezas forjadas de acero de aleación terminadas se someten a inspección dimensional, pruebas mecánicas (tracción, dureza, impacto Charpy) y examen no destructivo (NDE) antes de la entrega. Las pruebas ultrasónicas (UT) detectan defectos internos; La inspección con partículas magnéticas (MPI) revela grietas superficiales y cercanas a la superficie. Para las forjas aeroespaciales, los requisitos adicionales pueden incluir inspección de penetrantes, verificación de análisis químicos y revisión de registros de tratamientos térmicos. Los criterios de aceptación están definidos por las especificaciones del cliente o los estándares de la industria como AMS, ASTM o EN.
Industrias que dependen de piezas forjadas de acero aleado
La combinación de propiedades mecánicas superiores, uniformidad de densidad y flexibilidad de diseño hace Forjas de acero aleado el método de fabricación elegido en prácticamente todos los sectores industriales de servicio pesado. A continuación se muestra más de cerca dónde aparecen estos componentes y por qué se especifican específicamente las piezas forjadas.
Aeroespacial
Los trenes de aterrizaje, ejes de motores, discos de turbinas, accesorios de fijación de alas y soportes estructurales en aviones se especifican habitualmente como forjados de acero aleado en grados 4340, 300M o acero inoxidable 17-4 PH. La combinación de alta resistencia específica (relación resistencia-peso) y tenacidad a la fractura no es negociable en componentes críticos para el vuelo. El tren de aterrizaje del Boeing 737, por ejemplo, utiliza piezas forjadas de acero de aleación 300M para los cilindros principales del puntal oleo.
Automotriz
Los cigüeñales, bielas, árboles de levas, muñones de dirección, cubos de ruedas, engranajes de transmisión y componentes de juntas homocinéticas son las principales piezas forjadas de acero aleado para automóviles. Un cigüeñal típico de un motor de 4 cilindros forjado con acero 1045 modificado o 4140 pesa entre 9 y 14 kg y debe soportar cargas de fatiga torsional durante la vida útil del vehículo. El mercado mundial de forja de automóviles estaba valorado en aproximadamente 74,4 mil millones de dólares en 2022 (fuente: Grand View Research, 2023) y continúa creciendo junto con las tasas de producción de vehículos.
Petróleo y gas
Los collares de perforación, los estabilizadores, las juntas de herramientas con rebordes giratorios, las bridas de boca de pozo y los cuerpos de válvulas de alta presión en el sector del petróleo y el gas están hechos de piezas forjadas de acero aleado, principalmente 4140, 4145H y 4340. Las especificaciones API 7-1 y API 6A del Instituto Americano del Petróleo (API) rigen los requisitos de material e inspección para estos componentes, que deben soportar presiones de fondo de pozo superiores a 138 MPa (20 000 psi) en algunas aplicaciones.
Generación de energía
Los rotores de turbinas de vapor, ejes de generadores y boquillas de recipientes a presión en centrales térmicas y nucleares se encuentran entre las piezas forjadas de acero aleado más grandes que se producen. Un solo rotor de turbina de vapor forjado puede pesar más de 100 toneladas y requerir meses de procesamiento desde el lingote hasta el componente mecanizado. Grados como 26NiCrMoV14-5 (aceros de aleación Cr-Mo-V) se utilizan para servicios a temperaturas elevadas, donde la resistencia a la fluencia entre 500 °C y 580 °C es tan importante como las propiedades de tracción a temperatura ambiente.
Defensa y artillería
Las orugas de tanques, los cerrojos de artillería, los cañones de armas, las placas de blindaje y las piezas forjadas de estructuras de aviones de misiles dependen de piezas forjadas de acero aleado. Las especificaciones militares (MIL-SPEC) y los estándares de defensa (DEF STAN) prescriben la química, las propiedades mecánicas y los requisitos de prueba. El grado 4340 se utiliza para las ruedas dentadas de los tanques y las ruedas motrices, mientras que el acero para herramientas H-11 (grado para trabajo en caliente con 5% Cr) se emplea para los cañones de las armas debido a su combinación de alta dureza, estabilidad térmica y resistencia a la erosión de los gases propulsores.
Acero aleado versus acero al carbono versus acero inoxidable: elección del material adecuado
La selección del material para un componente forjado implica equilibrar los requisitos de rendimiento con el costo, la disponibilidad y la capacidad de fabricación. A continuación se ofrece una comparación directa de las tres familias de acero estructural más comunes para ayudar a los ingenieros y compradores a tomar decisiones informadas.
- Resistencia a la tracción: 600–2000 MPa según el grado y el tratamiento térmico
- Excelente templabilidad a través de secciones transversales; adecuado para piezas forjadas grandes
- Resistencia al impacto de buena a excelente, especialmente con adición de Ni
- Requiere revestimiento protector o enchapado en ambientes corrosivos.
- Costo: moderado a alto, dependiendo del contenido de aleación
- Ideal para: aeroespacial, defensa, herramientas para yacimientos petrolíferos, transmisión automotriz, generación de energía.
- Resistencia a la tracción: 400–900 MPa; limitado por la templabilidad en secciones grandes
- La templabilidad disminuye rápidamente con un tamaño de sección superior a ~50 mm de diámetro
- Buena tenacidad con carbono medio-bajo; frágil con alto contenido de carbono
- Sujeto a oxidación; requiere protección de la superficie
- Costo: el más bajo entre los aceros estructurales
- Ideal para: maquinaria general, herramientas manuales y piezas estructurales no críticas
- Resistencia a la tracción: 500–1700 MPa (calidades endurecidas por precipitación)
- Excelente resistencia a la corrosión inherente a la aleación; no se necesita recubrimiento
- Los grados austeníticos siguen siendo resistentes a las temperaturas criogénicas
- Mayor coste de la materia prima (contenido de níquel y cromo)
- Más difíciles de mecanizar y forjar que los grados de carbono o de baja aleación.
- Ideal para: procesamiento de alimentos, componentes médicos, marinos y de plantas químicas.
La decisión entre estas familias de materiales suele depender de la combinación del nivel de resistencia requerido, tamaño de la sección, entorno de corrosión y presupuesto . Por ejemplo, una abrazadera de tubo ascendente submarino en un ambiente de agua salada apuntaría hacia una forja de acero inoxidable dúplex, mientras que una varilla de perforación minera de servicio pesado que opera en un ambiente no corrosivo se especificaría en una forja de acero de aleación 4140 a un costo sustancialmente menor.

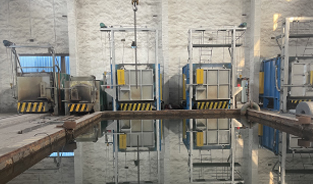

Tratamiento térmico de piezas forjadas de acero aleado: acceso a toda la gama de propiedades
Una de las ventajas definitorias de las piezas forjadas de acero aleado sobre los materiales de la competencia es la amplitud de propiedades que se pueden lograr mediante el tratamiento térmico. La misma forja de acero de aleación 4140 puede ofrecer resistencias a la tracción desde 620 MPa (muy templado, máxima ductilidad) hasta más de 1380 MPa (mínimamente templado, alta dureza), dependiendo del ciclo de tratamiento térmico. Esta sección explica las rutas de tratamiento térmico primario y su efecto sobre las propiedades finales.
Normalizando
La normalización implica calentar la forja a 40 °C-55 °C por encima de la temperatura crítica superior (Ac3), mantenerla hasta que esté completamente austenitizada y luego enfriarla con aire. El objetivo es refinar y homogeneizar la estructura del grano después del trabajo en caliente. Las piezas forjadas de acero de aleación normalizado exhiben propiedades mecánicas consistentes en toda la sección, lo cual es importante cuando una pieza forjada de gran tamaño se mecanizará extensamente antes del tratamiento térmico final. La normalización también se utiliza como paso preparatorio antes del templado y revenido o endurecimiento.
recocido
El recocido completo (austenitización seguida de enfriamiento en horno a entre 10 °C y 30 °C por hora) produce la condición más blanda y dúctil en el acero aleado. Los valores de dureza de 150 a 200 HB son típicos para el 4140 recocido. Las piezas forjadas se recocen cuando se requiere la máxima maquinabilidad antes del tratamiento térmico final, o cuando se necesita un alivio de tensión intermedio entre múltiples operaciones de procesamiento.
Apagar y Templar (Q&T)
El tratamiento térmico más común para estructuras. Forjas de acero aleado . La forja austenitizada se enfría rápidamente (en aceite para la mayoría de los aceros aleados, en agua o polímero para grados de aleación más bajos) para producir una microestructura martensítica, luego se templa hasta el equilibrio dureza/resistencia requerido. La relación es inversa: temperaturas de revenido más altas reducen la dureza pero aumentan la tenacidad al impacto Charpy. Una forja de acero de aleación 4340 templado a 200 °C logra una resistencia a la tracción cercana a 1930 MPa con valores de impacto CVN de ~14 J; templado a 600 °C, la resistencia a la tracción cae a ~1035 MPa pero el CVN aumenta a ~81 J (Manual de ASM, Vol. 4, Tratamiento térmico).
Endurecimiento por cementación (carburización y carbonitruración)
Los aceros de aleación con bajo contenido de carbono, como 8620, 9310 y 4320, se diseñan deliberadamente con un contenido central de carbono demasiado bajo para endurecerse significativamente, pero con elementos de aleación que aumentan la templabilidad de la carcasa carburizada. Después de forjar y mecanizar, la pieza se calienta en una atmósfera rica en carbono a entre 900 °C y 955 °C para difundir el carbono en la superficie hasta una profundidad controlada (normalmente entre 0,5 y 2,5 mm) y luego se enfría. El resultado es una superficie dura y resistente al desgaste (58–64 HRC) sobre un núcleo duro y resistente a los impactos: exactamente la combinación requerida en los dientes de los engranajes y los lóbulos de las levas.
Alivio del estrés
Después del mecanizado o soldadura, las piezas forjadas de acero aleado pueden aliviarse a temperaturas inferiores a Ac1 (normalmente entre 550 °C y 650 °C para aceros aleados) para reducir las tensiones residuales sin alterar significativamente la dureza o la resistencia. Este paso evita la distorsión durante el mecanizado de precisión, mejora la estabilidad dimensional y reduce el riesgo de agrietamiento por corrosión bajo tensión en servicio.
Control de calidad en piezas forjadas de acero aleado: métodos y normas de prueba
la calidad de Forjas de acero aleado no se asume: se verifica a través de un programa sistemático de pruebas e inspección que comienza con la materia prima entrante y continúa hasta la entrega final. A continuación se detallan los métodos clave utilizados en el control de calidad de la forja moderna.
La espectrometría de emisión óptica (OES) o la fluorescencia de rayos X (XRF) verifican que la química del calor coincida con el grado especificado. El análisis de la cuchara y el análisis del producto (de la propia forja) son necesarios en la mayoría de las especificaciones de materiales. El carbono, el azufre y el fósforo son motivo de especial preocupación: el azufre por encima del 0,030% degrada la tenacidad transversal; el fósforo por encima del 0,035% promueve la fragilidad.
La dureza Rockwell (HRC), Brinell (HB) o Vickers (HV) se mide en lugares específicos de la forja. Para componentes totalmente endurecidos, un recorrido de dureza desde la superficie hasta el núcleo (datos de enfriamiento final de Jominy) confirma una templabilidad adecuada. La dureza es el indicador más económico de la resistencia a la tracción en los aceros tratados térmicamente.
Según ASTM A370, las muestras de tracción se mecanizan a partir de una prolongación (extensión) de la forja o de un anillo de prueba forjado por separado en la misma condición de tratamiento térmico. Se informan la resistencia máxima a la tracción, la resistencia resistente al 0,2%, el alargamiento y la reducción del área y deben cumplir con los valores mínimos especificados.
Las muestras Charpy con muesca en V (10 × 10 × 55 mm según ASTM E23) se rompen a temperaturas específicas para medir la tenacidad al impacto. Para aplicaciones críticas, como forjados de recipientes a presión según ASME Sección VIII, las pruebas de impacto a -40 °C son de rutina. Los requisitos mínimos promedio de energía absorbida suelen oscilar entre 27 J y 68 J, según la gravedad de la aplicación.
A través de la forja se transmiten ondas sonoras de alta frecuencia (1 a 10 MHz); Los reflejos de defectos internos aparecen como indicaciones en la pantalla A-scan. ASTM A388 es el método estándar para el examen ultrasónico de piezas forjadas de acero. Los criterios de aceptación especifican el tamaño y la frecuencia de indicación máximos permitidos. La UT es particularmente importante para detectar costuras internas, solapamientos y porosidades que son invisibles desde la superficie.
Utilizado en aceros de aleación ferríticos y martensíticos, MPI detecta discontinuidades superficiales y cercanas a la superficie mediante la aplicación de un campo magnético y partículas de óxido de hierro. Las grietas, uniones y vueltas que se cruzan o se acercan mucho a la superficie atraerán las partículas, formando indicaciones visibles. ASTM E709 regula el MPI de piezas forjadas de acero. Esta prueba es obligatoria para las piezas forjadas de acero de aleación más críticas en aplicaciones aeroespaciales y de defensa.
Mercado global y tendencias futuras en acero aleado y forjados
Los mercados de acero aleado y forjado son grandes, globales y evolucionan en respuesta a la electrificación, las presiones de sostenibilidad y los nuevos requisitos industriales.
Se alcanzó la producción mundial de acero bruto 1.888 millones de toneladas en 2022 (fuente: Asociación Mundial del Acero, worldsteel.org). De ellos, una parte importante y creciente corresponde a aleaciones y grados especiales. El mercado mundial de componentes forjados estaba valorado en aproximadamente 91.400 millones de dólares en 2022 , con proyecciones de superar los 130 mil millones de dólares para 2030 (Grand View Research, 2023), impulsado principalmente por el crecimiento de los sectores automotriz, aeroespacial y de energías renovables.
Varias tendencias están remodelando la demanda de Forjas de acero aleado :
- Vehículos eléctricos (EV): Aunque los sistemas de propulsión de vehículos eléctricos eliminan el cigüeñal del motor, introducen nuevos componentes forjados: ejes de motor, conjuntos de engranajes reductores, marcos de alojamiento de baterías y muñones de suspensión para plataformas más pesadas cargadas de baterías. El contenido de forjado por vehículo eléctrico es comparable o puede superar el de los vehículos con motor de combustión interna, sólo que en diferentes componentes.
- Energía Renovable: Las turbinas eólicas marinas requieren grandes piezas forjadas de acero aleado para ejes principales, portasatélites, coronas dentadas y bridas de torre. Una sola turbina eólica marina de 15 MW puede contener más de 50 toneladas de acero aleado forjado en su transmisión y conexiones estructurales.
- Economía del Hidrógeno: El almacenamiento y distribución de hidrógeno a alta presión requieren piezas forjadas de acero de aleación muy limpias y susceptibles a la fragilización por hidrógeno. Se están desarrollando nuevos grados con resistencia al agrietamiento inducido por hidrógeno a presiones superiores a 700 bar.
- Fabricación Avanzada: El software de simulación (FEA para modelado de procesos de forja, DEFORM, Simufact) permite a los ingenieros de forja optimizar virtualmente el diseño de matrices y los parámetros de proceso, reduciendo la prueba y error y mejorando la utilización del material. La predicción del flujo de grano y la microestructura ahora son rutinarias en los talleres de forja de primera calidad.
- Enfoques híbridos de fabricación aditiva: Algunos talleres de forja están explorando rutas híbridas donde las preformas forjadas casi en forma neta se terminan mediante deposición de energía dirigida (DED) para agregar características de pared delgada, reduciendo el desperdicio de mecanizado en componentes complejos de acero aleado.
