¿Cómo se forja el acero? Procesos, Técnicas y Aplicaciones

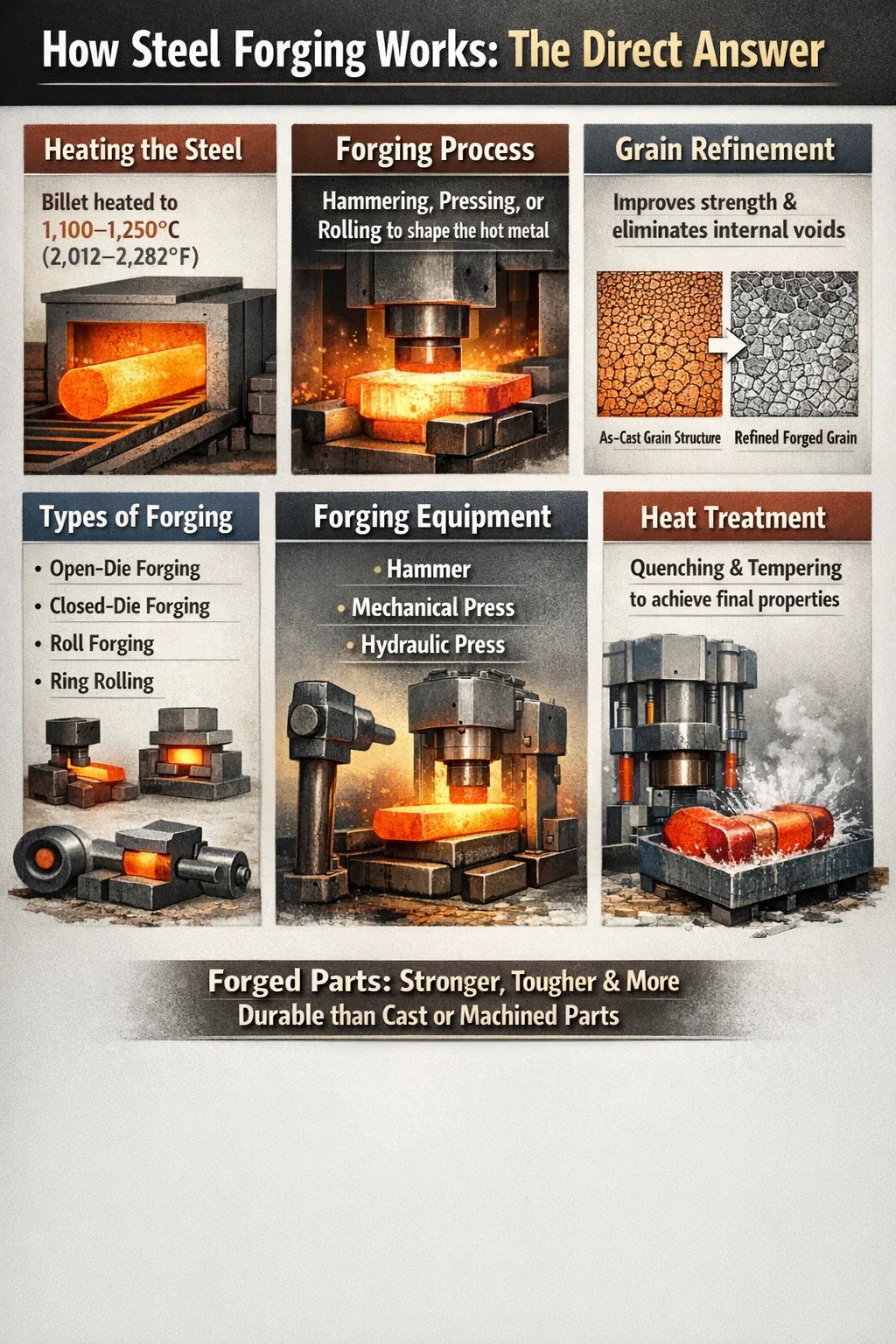

Cómo funciona la forja de acero: la respuesta directa

forja de acero es el proceso de dar forma al acero aplicando fuerza de compresión, ya sea martillando, presionando o laminando, mientras el metal se calienta a una temperatura que lo hace plástico y trabajable, pero no fundido. El resultado es una parte con propiedades mecánicas superiores en comparación con los componentes fundidos o mecanizados, porque el proceso de forjado refina la estructura interna del grano y elimina los huecos internos.

En términos prácticos, un tocho o lingote de acero se calienta a entre 1.100°C y 1.250°C (2012°F a 2282°F) para forjado en caliente, el método industrial más común, y luego se coloca debajo de una prensa o martillo que lo deforma hasta darle la forma deseada. Luego, la pieza moldeada se enfría en condiciones controladas y se termina mediante mecanizado, tratamiento térmico o procesamiento de superficies.

No se trata de una técnica única sino de una familia de procesos relacionados. Dependiendo de la geometría de la pieza, el volumen de producción, las tolerancias requeridas y la calidad del material, los fabricantes eligen entre forjado con matriz abierta, forjado con matriz cerrada (matriz de impresión), forjado por rodillo, laminado de anillos o forjado isotérmico. Cada uno ofrece diferentes compensaciones entre la utilización del material, el costo del troquel, la precisión dimensional y la complejidad alcanzable.

La materia prima: elección del acero adecuado para forjar

No todos los grados de acero se forjan de la misma manera. El contenido de carbono, los elementos de aleación y la limpieza de la masa fundida afectan la forma en que el material fluye bajo presión y las propiedades que logra la pieza terminada. Los aceros forjables se agrupan a grandes rasgos de la siguiente manera:

• Aceros con bajo contenido de carbono (0,05–0,30% C): Altamente dúctil y fácil de forjar; Se utiliza para piezas estructurales, pernos y ejes que no requieren una dureza extrema.
• Aceros de medio carbono (0,30–0,60% C): El caballo de batalla de la industria de la forja; grados como AISI 1040 y 4140 se utilizan para cigüeñales, bielas, engranajes y ejes.
• Aceros con alto contenido de carbono (0,60–1,00% C): Más duro y resistente pero más sensible al agrietamiento durante la forja; Se utiliza para resortes, rieles y herramientas de corte.
• Aceros aleados (series 4000, 8000): Las adiciones de cromo, molibdeno, níquel y vanadio mejoran la templabilidad y la tenacidad; común en maquinaria aeroespacial y pesada.
• Aceros inoxidables (series 300 y 400): Requieren presiones de forjado más altas y un control de temperatura más estricto; Se utiliza en aplicaciones químicas, de procesamiento de alimentos y médicas.

El material de forja llega en forma de barras redondas, palanquillas cortadas de barras laminadas o lingotes para piezas muy grandes. El peso del tocho para componentes automotrices generalmente oscila entre 0,5 kg a 30 kg , mientras que las grandes piezas forjadas industriales, como ejes de turbinas o bridas de recipientes a presión, pueden partir de lingotes que pesan varias toneladas.

Calentamiento del acero: control de temperatura, hornos y escala

El calentamiento es donde realmente comienza el proceso de forja, y está mucho más controlado de lo que sugiere la imagen de una barra brillante extraída del fuego. Una temperatura incorrecta, incluso de 50 °C, puede provocar piezas forjadas agrietadas, desgaste excesivo de la matriz o piezas que no pasan la inspección.

Rangos de temperatura de forjado por tipo de acero

Los hornos de forja industriales son hornos de solera rotativa alimentados con gas, hornos de empuje o sistemas de calentamiento por inducción. El calentamiento por inducción se ha vuelto dominante para la producción de gran volumen de palanquillas más pequeñas porque calienta una palanquilla de 50 mm de diámetro a la temperatura de forjado en menos de 60 segundos , elimina la incrustación de la superficie casi por completo y utiliza aproximadamente 30-40% menos energía que los sistemas de calderas de gas equivalentes.

Las incrustaciones (la capa de óxido de hierro que se forma en la superficie durante el calentamiento de los hornos de gas) son un problema persistente. Si las incrustaciones se presionan en la superficie de la pieza mediante el contacto del troquel, se crean defectos en la superficie que requieren mecanizado adicional o provocan rechazo. Chorros desincrustantes de agua a alta presión que funcionan a 150-200 barras son estándar en las líneas de prensas para eliminar las incrustaciones inmediatamente antes de que el tocho entre en el troquel.

Forja con matriz abierta: flexibilidad para piezas grandes y personalizadas

La forja con matriz abierta, también llamada forja libre o forja Smith, utiliza matrices planas, en forma de V o con contornos simples que no encierran la pieza de trabajo. El operador o sistema automatizado gira y reposiciona el tocho entre cada golpe de prensa, trabajando gradualmente hasta darle la forma deseada. Esta técnica proporciona al taller de forja una enorme flexibilidad: un solo juego de troqueles planos puede producir cualquier cantidad de formas de piezas diferentes simplemente cambiando la forma en que se manipula la pieza de trabajo.

La forja con matriz abierta es el método elegido para piezas que son demasiado grandes para matrices cerradas: ejes de rotores de turbinas, ejes de hélices de barcos, bridas grandes, carcasas de recipientes a presión y rodillos de molino. Las piezas producidas de esta manera pueden pesar desde unos pocos kilogramos hasta varios cientos de toneladas . La prensa de 300 MN del Segundo Grupo de Industria Pesada de China es una de las más grandes del mundo y es capaz de forjar componentes de titanio y acero para plantas de energía nuclear y estructuras de aviones.

La secuencia del proceso para un eje grande suele verse así:

1. Se funde el lingote y se le deja solidificar; Las secciones superior (contrahuella) e inferior (a tope) con segregación y huecos se recortan, eliminando hasta 20-25% del peso del lingote original .
2. El lingote restante se recalienta y se recalienta (se comprime axialmente) para romper la estructura del grano fundido y cerrar los huecos internos.
3. El tocho se extrae (alarga) debajo de la prensa, girando gradualmente entre pasadas para trabajar el material de manera uniforme.
4. Se requieren múltiples recalentamientos para piezas grandes para mantener la temperatura de trabajo por encima del límite de acabado de forjado.
5. La forja en bruto se mecaniza para eliminar las irregularidades de la superficie y se verifica mediante ultrasonidos para detectar defectos internos.

La utilización de material en la forja con matriz abierta es menor que en el trabajo con matriz cerrada, generalmente 60–75% del peso inicial del lingote termina en la forja terminada. El resto se elimina como material de recorte, escala y mecanizado. A pesar de esto, para piezas muy grandes o únicas, los bajos costes del troquel hacen que el troquel abierto sea la única opción económicamente viable.

Forja con matriz cerrada: precisión y producción de gran volumen

La forja con matriz cerrada, también llamada forja con matriz de impresión, utiliza mitades de matriz superior e inferior coincidentes que contienen la impresión negativa exacta de la pieza terminada. Cuando se cierra la prensa, el tocho de acero calentado llena la cavidad del troquel y adopta la forma precisa de la impresión. El exceso de metal se exprime formando un anillo delgado llamado flash, que luego se recorta.

Este es el método dominante para la producción en gran volumen de componentes estructurales y mecánicos: bielas de automóviles, muñones de dirección, cubos de ruedas, largueros de alas de aviones y herramientas manuales. La forja moderna con matriz cerrada logra tolerancias dimensionales de ±0,5 mm o más apretado en componentes de tamaño mediano, lo que reduce significativamente el mecanizado posterior en comparación con la fundición.

La secuencia de matrices multiestación

Las piezas complejas rara vez se forjan hasta alcanzar su forma final de un solo golpe. El bloque de matriz se divide en múltiples estaciones de impresión dispuestas en secuencia:

• Impresión más completa: Redistribuye el metal longitudinalmente, reduciendo la sección transversal en puntos específicos.
• Impresión de bordeadora: Reúne el metal en zonas específicas y da forma aproximada al perfil de la sección transversal.
• Impresión de bloqueador: Preforma la pieza de trabajo hasta darle una forma que se parece mucho a la pieza final pero con radios más grandes y más inclinación.
• Impresión del finalizador: Lleva la pieza a la geometría final, formando detalles finos y radios ajustados. Aquí se genera flash.

Para una biela de automóvil típica en AISI 4140, la secuencia completa, desde la inserción del tocho hasta la extracción del forjado recortado, toma menos de 30 segundos en una prensa mecánica moderna con una capacidad de entre 25.000 y 40.000 kN. Una sola línea de forjado puede producir De 600 a 1200 bielas por hora .

Utilización de material y flash

Flash normalmente representa 10-20% del peso del tocho en forja convencional con matriz cerrada. La forja sin rebaba, una variante en la que la matriz está completamente cerrada y el volumen de la palanquilla se adapta con precisión a la cavidad, puede eliminar este desperdicio, pero requiere una preparación de la palanquilla muy precisa y mayores fuerzas de prensado. Se utiliza para piezas como piezas brutas de engranajes y anillos de rodamientos donde el ahorro de costos de material justifica la complejidad adicional.

Forjado por rodillos y laminado de anillos: métodos de conformado especializados

Más allá de las dos categorías principales de forjado con matrices, vale la pena comprender varios procesos especializados de forjado de acero porque dominan categorías de productos específicas.

Forja en rollo

En la forja con rodillos, el tocho calentado pasa entre dos rodillos contrarrotativos con ranuras perfiladas mecanizadas en sus superficies. A medida que pasa el tocho, los rodillos reducen su sección transversal y la alargan, distribuyendo el metal en el patrón preciso necesario para la siguiente operación de forjado. El forjado por rodillos se utiliza ampliamente como paso de preformado antes del forjado con matriz cerrada de piezas alargadas como bielas y piezas en bruto de ballestas. Mejora la distribución del material y reduce la cantidad de impresiones con troquel cerrado necesarias, lo que reduce el desgaste del troquel y el tiempo del ciclo.

Anillo rodante

El laminado de anillos produce anillos sin costura al perforar un orificio en una pieza de forjado en forma de disco y luego expandirlo entre un rodillo principal impulsado y un rodillo tensor, mientras que los rodillos axiales planos controlan la altura del anillo. El resultado es un anillo sin costuras con una estructura de grano que fluye continuamente alrededor de su circunferencia, una ventaja estructural significativa sobre los anillos cortados a partir de placas o fabricados mediante soldadura.

Los anillos laminados varían desde pequeñas pistas de rodamiento que pesan menos de 1kg hasta bridas masivas de turbinas eólicas y bridas de vasijas de reactores nucleares con diámetros exteriores superiores 8 metros y pesos arriba 100 toneladas . La industria aeroespacial depende en gran medida de componentes de acero y titanio laminados en anillos para carcasas, marcos y mamparos de motores a reacción.

Forja en frío y en caliente: trabajar el acero bajo el calor rojo

La forja en caliente no es la única opción. Forjado en frío (realizado a temperatura ambiente o cerca de ella) y forjado en caliente (normalmente a temperatura ambiente). 650–900°C para acero: ofrecen diferentes combinaciones de acabado superficial, precisión dimensional y rendimiento mecánico.

Forja en frío

La forja en frío del acero se basa en el endurecimiento por trabajo: a medida que el metal se deforma plásticamente, su densidad de dislocación aumenta y se vuelve progresivamente más fuerte. Las piezas producidas por forjado en frío pueden lograr acabados superficiales de Ra 0,4–1,6 µm y tolerancias dimensionales más estrictas que ±0,05 milímetros sin ningún tipo de mecanizado. La producción en gran volumen de pernos, tuercas, tornillos y piezas en bruto de engranajes conformados en frío son sus aplicaciones principales.

La limitación son las grandes fuerzas necesarias. Forjar en frío un acero con bajo contenido de carbono requiere tensiones de flujo de 500–800 MPa , en comparación con 80–150 MPa para el mismo material a temperaturas de forjado en caliente. Los troqueles se desgastan rápidamente y, por lo general, el acero debe recocerse y relubricarse (a menudo con sistemas de jabón de fosfato) entre etapas para operaciones de conformado de múltiples pasadas.

Forja Caliente

La forja en caliente se sitúa entre lo frío y lo caliente en términos de temperatura y resultado. A temperaturas intermedias, la tensión del flujo se reduce en comparación con el trabajo en frío, lo que reduce los requisitos de tonelaje de la prensa, mientras que la calidad de la superficie y la precisión dimensional son mucho mejores que el forjado en caliente porque se forman menos incrustaciones y la contracción térmica es menor. La forja en caliente se utiliza cada vez más para engranajes de precisión y componentes de juntas homocinéticas en la transmisión de automóviles, donde la combinación de precisión casi neta y buena integridad de la superficie reduce el costo total de fabricación en comparación con las secuencias de forja en caliente y luego máquina.

Equipos de forja: Martillos, Prensas Mecánicas y Prensas Hidráulicas

La máquina que entrega la fuerza de forjado determina la economía, la capacidad y la tasa de producción de la operación tanto como lo hace el diseño del troquel. Tres tipos principales de máquinas dominan el forjado industrial de acero:

Martillos de forja

Los martillos entregan energía al dejar caer o impulsar un ariete hacia abajo a alta velocidad. La energía de deformación es la energía cinética del ariete en movimiento. Los martillos de caída por gravedad son el tipo más simple; Los martillos eléctricos utilizan vapor, aire comprimido o presión hidráulica para acelerar el ariete, alcanzando energías de impacto desde 5 kJ a más de 1.000 kJ para grandes martillos de vapor de doble efecto. Los martillos son muy adecuados para la forja con matriz abierta de formas complejas porque múltiples golpes rápidos pueden trabajar el material de forma progresiva. La alta tasa de deformación de los golpes de martillo también significa menos tiempo de contacto con el troquel y menor carga térmica del mismo.

Prensas de forja mecánicas

Las prensas mecánicas utilizan una manivela excéntrica impulsada por un volante para convertir la energía rotacional en un solo golpe de ariete por revolución. Las capacidades van desde 5.000 kN a 125.000 kN . Su carrera fija y su posición predecible del ariete los hacen ideales para trabajos de troquel cerrado de impresión múltiple con repetibilidad dimensional ajustada. Una prensa mecánica de 63.000 kN (un tamaño común para piezas forjadas pesadas de automóviles) normalmente funciona a 40 a 80 golpes por minuto , permitiendo tasas de producción muy altas.

Prensas de forja hidráulicas

Las prensas hidráulicas generan fuerza a través de un fluido a alta presión que actúa sobre un cilindro. A diferencia de las prensas mecánicas, pueden soportar un tonelaje completo durante toda la carrera y pueden programarse con perfiles complejos de velocidad y fuerza del ariete. Esto los hace esenciales para la forja isotérmica de superaleaciones aeroespaciales, donde se necesitan velocidades de deformación lentas para evitar el calentamiento adiabático y el agrietamiento, y para operaciones de matriz abierta de gran tamaño. Las prensas de forja más grandes del mundo, incluida la Prensa de 750 MN en VSMPO-AVISMA en Rusia, son hidráulicos.

¿Qué sucede con la estructura del grano durante la forja del acero?

La superioridad mecánica de las piezas forjadas sobre las piezas fundidas proviene directamente de lo que hace la forja a la microestructura interna del acero. Comprender esto explica por qué las piezas forjadas se especifican para aplicaciones críticas incluso cuando cuestan mucho más.

El acero fundido contiene una estructura de grano dendrítico grueso con segregación química entre los límites de los granos y los huecos de contracción interna o porosidad. Cuando se forja este material suceden varias cosas simultáneamente:

• Refinamiento de grano: Los granos fundidos grandes se rompen mediante deformación plástica y luego se recristalizan en granos equiaxiales más pequeños y uniformes durante y después del trabajo en caliente. Los granos más pequeños significan mayor tenacidad y resistencia a la fatiga.
• Cierre vacío: La porosidad interna y la microcontracción se compactan y se sueldan mediante las tensiones de compresión de la forja, particularmente en operaciones de matriz abierta de múltiples pasadas con altos índices de reducción.
• Flujo de fibra: Las inclusiones no metálicas y los largueros de carburo se alargan y alinean con la dirección del flujo del metal, creando un patrón de flujo de grano. Cuando el troquel de forjado se diseña correctamente, este flujo de fibra sigue el contorno de la pieza y las líneas de flujo de grano corren paralelas al eje de tensión en servicio, lo que mejora significativamente la resistencia a la fatiga en comparación con una pieza mecanizada en la que se cortan las líneas de flujo.
• Homogeneización: El calentamiento y la deformación repetidos distribuyen los elementos de aleación de manera más uniforme, reduciendo los gradientes de composición que debilitan las estructuras fundidas.

Un componente de acero bien forjado puede presentar hasta un 40 % más de resistencia a la fatiga, un 20 % más de resistencia a la tracción y una tenacidad al impacto notablemente superior en comparación con un componente fundido de la misma composición nominal. En aplicaciones como trenes de aterrizaje de aviones o cigüeñales de automóviles, donde las cargas cíclicas y las cargas de choque ocasionales son impulsores del diseño, estas no son ganancias marginales.

Tratamiento térmico después de la forja: completar el ciclo metalúrgico

Para la mayoría de las piezas forjadas de acero aleado, la operación de forjado por sí sola no proporciona las propiedades mecánicas finales requeridas. El tratamiento térmico posterior a la forja es el paso que fija la combinación objetivo de resistencia, dureza y tenacidad.

Normalizando

Calefacción a 850–950°C y el enfriamiento por aire refina la estructura del grano y homogeneiza la microestructura después de la forja. La normalización a menudo se especifica como un tratamiento básico para piezas forjadas de acero al carbono y de baja aleación antes del mecanizado final y, a veces, es el único tratamiento térmico necesario para aplicaciones de menor rendimiento.

Apagar y Templar (Q&T)

Para piezas forjadas de acero aleado de alto rendimiento, la austenitización (típicamente 830–900°C ), templar en agua, aceite o polímero y luego revenir a 450–680°C es la ruta estándar para lograr alta resistencia con tenacidad adecuada. Una forja de acero AISI 4340 en condición Q&T puede alcanzar resistencias a la tracción de 1.000–1.800 MPa dependiendo de la temperatura de templado, lo que lo hace adecuado para componentes estructurales de aeronaves y piezas de transmisión de servicio pesado.

Recocido y alivio de tensiones

Las piezas forjadas grandes con geometría compleja pueden retener importantes tensiones residuales debido al enfriamiento desigual después de la forja. Un recocido para aliviar el estrés en 550–650°C — por debajo de la temperatura de transformación — reduce la tensión residual sin cambiar sustancialmente la dureza, evitando la distorsión durante el mecanizado final. Este paso es una práctica estándar para cuerpos de válvulas grandes, bloques de matrices y componentes de recipientes a presión.

Control de Calidad y Ensayos en Forja de Acero

Las piezas forjadas de acero destinadas a aplicaciones críticas se someten a un riguroso régimen de inspección que cubre tanto la calidad superficial como la interna. Las pruebas específicas requeridas dependen del estándar de la industria (ASTM, EN, JIS o especificaciones específicas del cliente), pero las siguientes se aplican ampliamente:

• Pruebas ultrasónicas (UT): Las ondas sonoras de alta frecuencia detectan defectos internos (grietas, huecos, inclusiones) que son invisibles en la superficie. Requerido para prácticamente todas las piezas forjadas de equipos aeroespaciales, nucleares y de presión; Los criterios de aceptación se definen por zona (p. ej., ninguna indicación que exceda el equivalente de orificio de fondo plano de 2 mm en la zona de perforación).
• Inspección de partículas magnéticas (MPI): Detecta grietas superficiales y cercanas a la superficie en aceros ferromagnéticos magnetizando la pieza y aplicando una suspensión de partículas ferrosas. Estándar para piezas forjadas críticas para la seguridad del automóvil, como muñones de dirección y cubos de ruedas.
• Pruebas de dureza: La dureza Brinell o Rockwell medida en superficies mecanizadas confirma que el tratamiento térmico alcanzó el rango de propiedades objetivo.
• Pruebas de tracción e impacto: Las pruebas destructivas en cupones de prueba forjados por separado, o a partir de prolongaciones forjadas en la pieza, verifican el límite elástico, la resistencia máxima a la tracción, el alargamiento y la energía de impacto de la muesca en V Charpy a temperaturas específicas.
• Inspección dimensional: Verificación CMM (máquina de medición por coordenadas) de todas las dimensiones críticas frente al plano de ingeniería, con trazabilidad total de los datos de medición.

Las pruebas de macrograbado (cortar, pulir y grabar una sección transversal de una pieza forjada con una solución ácida diluida) revelan las líneas de flujo de grano, confirman que siguen el patrón previsto y exponen cualquier segregación interna, tubería o costura que la UT pueda pasar por alto. Esta prueba se especifica comúnmente para la calificación del primer artículo de nuevos diseños de matrices.

defectoos comunes en las forjas de acero y sus causas

Incluso las operaciones de forja bien controladas producen piezas defectuosas. Reconocer la causa raíz de cada tipo de defecto es esencial para corregir el proceso antes de que se acumulen grandes cantidades de chatarra.

Dónde se utilizan piezas de acero forjado: aplicaciones industriales

Las piezas forjadas de acero se encuentran prácticamente en todas las industrias donde los componentes deben soportar altas tensiones, cargas repetidas o temperaturas elevadas. Los siguientes sectores representan la gran mayoría de la producción mundial de forja:

Industria automotriz

El sector del automóvil consume aproximadamente El 60% de todas las piezas forjadas producidas a nivel mundial. . Un turismo típico contiene más de 250 componentes forjados: cigüeñales, bielas, árboles de levas, engranajes de transmisión, muñones de dirección, cubos de ruedas, pinzas de freno, brazos de suspensión y carcasas de juntas homocinéticas. El cambio a los vehículos eléctricos está cambiando la combinación (menos cigüeñales y pistones), pero está aumentando la demanda de grandes miembros estructurales de carcasas de baterías y ejes de motores eléctricos.

Aeroespacial y Defensa

Las piezas forjadas aeroespaciales están sujetas a los requisitos de certificación de procesos y materiales más rigurosos de cualquier industria. Los componentes estructurales de la estructura del avión (largueros de alas, marcos de fuselaje, puntales del tren de aterrizaje) y componentes del motor (discos de compresor, discos de turbina, ejes) están casi exclusivamente forjados. Un solo avión comercial de fuselaje ancho contiene más de 1.500 piezas forjadas , muchas de ellas grandes piezas de aluminio o titanio en lugar de acero, pero las piezas forjadas de acero de alta resistencia dominan en los trenes de aterrizaje y los sistemas de actuación.

Petróleo, gas y generación de energía

Las bridas de recipientes a presión, cuerpos de válvulas, accesorios de tuberías, componentes de boca de pozo y rotores de turbinas son aplicaciones de forjado críticas en el sector energético. Estas piezas funcionan en entornos de alta presión, alta temperatura y, a menudo, corrosivos, donde la porosidad de la fundición sería un riesgo inaceptable. Las grandes piezas forjadas de rotores de turbinas para centrales eléctricas de vapor pueden pesar más de 200 toneladas después del mecanizado final y requieren meses de forjado, tratamiento térmico y pruebas antes de la entrega.

Equipos de construcción y minería

Eslabones de oruga, ruedas dentadas, dientes de cucharón, brocas para roca y pasadores estructurales en equipos pesados de construcción y minería dependen del acero forjado por su resistencia al impacto y la abrasión. Las cargas dinámicas extremadamente altas que soportan estos componentes (un gran diente de cucharón de excavadora puede absorber decenas de miles de ciclos de impacto por turno) hacen que la dureza superior de las piezas forjadas sea esencial para una vida útil aceptable.

Desarrollos modernos en tecnología de forjado de acero

La física central de la forja del acero no ha cambiado (el metal todavía fluye bajo presión cuando se calienta), pero la tecnología que rodea el proceso ha avanzado sustancialmente en las últimas dos décadas.

Simulación de análisis de elementos finitos (FEA) del proceso de forjado (utilizando software como Deform, FORGE o Simufact) permite a los ingenieros predecir el flujo de metal, la distribución de la tensión, la tensión del troquel y las posibles ubicaciones de defectos antes de cortar un solo troquel. Esto ha reducido drásticamente el número de iteraciones de prueba de troqueles necesarias para piezas nuevas complejas, reduciendo el tiempo y el costo de desarrollo de troqueles en 30–50% en muchos casos.

Prensas hidráulicas y servomecánicas servocontroladas permiten perfiles de velocidad de ariete programables, lo que permite la forja en caliente e isotérmica de materiales que anteriormente requerían equipos dedicados o que no eran factibles en absoluto en la forja con matriz. El ariete puede reducirse en etapas críticas para controlar la generación de calor y el flujo de metal, o acelerarse para optimizar el tiempo del ciclo en operaciones menos sensibles.

Células de forja automatizadas La combinación de calentadores de inducción, manipulación robótica de palanquillas, sistemas de transferencia de prensa multieje e inspección por visión en línea han hecho posible ejecutar líneas de forjado de troquel cerrado de gran volumen con una mínima mano de obra directa. Una línea de forja automotriz moderna puede tener Un operador supervisa de cuatro a seis prensas. , con inspección de calidad a cargo de sistemas de escaneo láser y visión artificial al final de la línea.

Forjado de precisión con forma casi neta – producir piezas tan cercanas a la geometría final que el mecanizado se reduce a una ligera pasada de acabado sólo en superficies funcionales – es cada vez más común para engranajes y componentes de rodamientos de automóviles. Este enfoque reduce el tiempo de mecanizado, mejora la utilización del material y preserva el flujo de grano beneficioso que, de otro modo, el mecanizado destruiría en la superficie de la pieza.
