De qué elementos está hecho el acero: la respuesta directa
El acero es fundamentalmente una aleación de hierro y carbono , y el carbono suele representar entre el 0,02% y el 2,14% del peso total. Más allá de estos dos elementos centrales, la mayoría del acero comercial también contiene manganeso, silicio, fósforo y azufre en cantidades variables, junto con elementos de aleación añadidos intencionalmente como cromo, níquel, molibdeno, vanadio, cobre, boro, titanio y niobio. En el acero al carbono simple, el hierro representa aproximadamente del 98% al 99,5% del material, mientras que en los grados de aleación utilizados para forja de acero y componentes de maquinaria pesada, el contenido de hierro puede caer al 70% o menos una vez que se mezclan cromo, níquel y otros elementos en porcentajes más altos. La combinación exacta de elementos determina si un lote de acero se convierte en una placa estructural blanda, acero para herramientas endurecido, acero inoxidable resistente a la corrosión o una aleación forjada diseñada para sobrevivir a tensiones mecánicas extremas.
Comprender esta composición elemental es importante porque cada elemento adicional cambia el comportamiento del acero durante la fusión, laminación y forja. Un comprador que adquiere bridas, ejes o engranajes forjados necesita saber no sólo el nombre del grado sino también los rangos de porcentaje reales de cada elemento, ya que esos números dictan la dureza, ductilidad, soldabilidad, maquinabilidad y resistencia al desgaste a largo plazo. En la práctica, no hay dos hornadas de acero que sean químicamente idénticas hasta el último punto decimal, razón por la cual las fábricas emiten un registro de composición de calor específico para cada lote que sale del horno.
El resto de esta guía analiza cada elemento individualmente, explica cómo interactúan esos elementos una vez que el acero se calienta y se le da forma mediante forjado, y cierra con una tabla de referencia detallada y preguntas frecuentes que cubren los puntos de confusión más comunes con los que se topan los compradores e ingenieros al leer una hoja de composición química.
Hierro y carbono: los dos elementos fundamentales
El hierro es el metal base que da volumen al acero, pero el hierro puro por sí solo es relativamente blando y carece de la resistencia necesaria para uso estructural o mecánico. La adición de carbono transforma el hierro en acero al bloquear los átomos de carbono en la red cristalina del hierro, un proceso que restringe el movimiento de las dislocaciones dentro del metal y aumenta drásticamente la dureza y la resistencia a la tracción. Esta relación no es lineal en todo el rango. El acero con bajo contenido de carbono, a veces llamado acero dulce, retiene carbono entre aproximadamente 0,05% y 0,25% y se mantiene lo suficientemente blando como para doblarlo, soldarlo y mecanizarlo con facilidad. El acero con medio carbono tiene entre 0,25% y 0,60% de carbono y logra un equilibrio entre resistencia y trabajabilidad, razón por la cual grados como 1045 y 4140 son opciones comunes para piezas industriales y automotrices forjadas. El acero con alto contenido de carbono sube desde un 0,60% hasta un 1,50% de carbono y es apreciado por sus bordes cortantes y superficies de desgaste, aunque se vuelve notablemente más difícil de soldar o doblar sin agrietarse.
El hierro en sí existe en más de una forma cristalina dependiendo de la temperatura, y este comportamiento es la única razón por la que el carbono tiene un efecto tan enorme sobre el acero. Por debajo de aproximadamente 912 °C, el hierro contiene una disposición cúbica centrada en el cuerpo llamada ferrita, que sólo puede disolver una pequeña fracción de un porcentaje de carbono. Entre aproximadamente 912°C y 1394°C, el hierro se transforma en una disposición cúbica centrada en las caras llamada austenita, que puede disolver mucho más carbono, hasta aproximadamente un 2,14% en su máximo. Esta diferencia en solubilidad es lo que permite que el tratamiento térmico funcione: calentar acero hasta el rango de austenita disuelve el carbono de manera uniforme en toda la estructura, y luego un enfriamiento rápido atrapa ese carbono en una disposición tensa y sobresaturada llamada martensita, que es extremadamente dura pero quebradiza a menos que se temple después.
Por qué no se puede simplemente maximizar el contenido de carbono
El aumento del contenido de carbono aumenta el límite elástico y la dureza, pero tiene un costo directo para la ductilidad, la tenacidad al impacto y la soldabilidad. Una vez que el contenido de carbono supera aproximadamente el 0,23%, las uniones soldadas se vuelven propensas a agrietarse a menos que se utilice precalentamiento y enfriamiento controlado. Esta es una de las razones por las que los aceros estructurales destinados a la soldadura se mantienen por debajo del 0,25% de carbono, mientras que las operaciones de forjado de acero que producen componentes tratados térmicamente y no soldados pueden aumentar el carbono para lograr una dureza superior después del templado y revenido. Los ingenieros se refieren constantemente a esta compensación al seleccionar un grado, ya que una pieza que necesita resistencia y capacidad para absorber un impacto repentino sin romperse, como un cigüeñal forjado o un pasador estructural, generalmente se ubica en el rango medio de carbono en lugar de en cualquiera de los extremos.
Cómo se mide y verifica el contenido de carbono
Los productores de acero modernos verifican el contenido de carbono mediante espectrometría de emisión óptica, donde se enciende una pequeña chispa sobre una muestra pulida y la luz emitida se analiza para identificar y cuantificar cada elemento presente en cuestión de segundos. El análisis de combustión se utiliza como verificación secundaria de carbono y azufre específicamente, quemando una pequeña muestra en una atmósfera de oxígeno controlada y midiendo el dióxido de carbono resultante. Ambos métodos han reemplazado casi por completo a las antiguas técnicas de valoración química húmeda porque son más rápidas y repetibles en grandes volúmenes de producción, lo que es de gran importancia para las operaciones de forja que necesitan una química constante calor tras calor.
| Clasificación del acero | Rango de contenido de carbono | Aplicación típica |
|---|---|---|
| Bajo en carbono (suave) | 0,05% - 0,25% | Paneles de carrocería de automóviles, vigas estructurales. |
| Carbonoo Medio | 0,25% - 0,60% | Ejes, engranajes y cigüeñales forjados. |
| Alto contenido de carbono (herramienta) | 0,60% - 1,50% | Herramientas de corte, troqueles, cuchillas. |
| Carbono ultra alto | 1,25% - 2,00% | Componentes de desgaste especiales, alambre |
| Umbral de hierro fundido | Por encima del 2,14% | Ya no se clasifica como acero |
Elementos traza y residuales que aún importan
No todos los elementos del acero se añaden intencionalmente. El fósforo y el azufre ingresan a la mezcla como subproductos residuales del mineral en bruto y la chatarra utilizada en la fundición, y los molinos trabajan para mantener ambos por debajo de límites estrictos debido a lo perjudiciales que son para el rendimiento mecánico.
fósforo
fósforo segregates toward grain boundaries during solidification, making the steel brittle at room temperature, a defect known as cold shortness. Most specifications cap phosphorus at 0.04% or lower, since even small increases can cause forged parts to crack under impact loading. Free-machining steel grades are a notable exception, where phosphorus is intentionally raised alongside sulfur to make chip formation easier during high-speed machining, trading some toughness for improved cutting performance.
azufre
azufre causes the opposite problem at high temperature, known as hot shortness, where the steel becomes crumbly and prone to tearing during hot rolling or forging. Manganese is deliberately added in a ratio to sulfur content specifically to neutralize this effect by forming manganese sulfide inclusions instead of the more damaging iron sulfide, which has a much lower melting point and would otherwise sit at grain boundaries as a liquid film during hot working.
Oxígeno, Nitrógeno e Hidrógeno
Los gases traza absorbidos durante la fusión también pueden afectar la calidad del acero. El oxígeno forma inclusiones no metálicas que debilitan la matriz, el nitrógeno puede provocar fragilidad por envejecimiento con el tiempo y el hidrógeno es conocido por provocar un agrietamiento retardado en secciones forjadas gruesas si no se elimina mediante desgasificación al vacío antes de fundir y forjar el acero. Las modernas prácticas de refinación en hornos de arco eléctrico y cucharas han hecho que el control de estos gases traza sea mucho más preciso que en décadas pasadas, lo que explica en parte por qué los componentes de acero forjado producidos hoy en día tienen propiedades mecánicas más consistentes que las piezas equivalentes fabricadas hace una generación.
Otros elementos residuales
La fabricación de acero a partir de chatarra, que ahora suministra una gran parte de la producción mundial, puede introducir pequeñas cantidades residuales de estaño, arsénico y antimonio provenientes de fuentes mixtas de chatarra. Estos elementos no se agregan intencionalmente y generalmente se mantienen por debajo del 0,05% cada uno, pero en combinación pueden contribuir a la fragilización del temple en secciones forjadas pesadas que se someten a un enfriamiento lento a través de un rango de temperatura intermedio específico. Los productores que suministran piezas forjadas críticas monitorean el total combinado de estos elementos residuales en lugar de tratar cada uno de forma aislada.
Cómo los elementos dan forma a la microestructura interna del acero
Los porcentajes de cada elemento importan menos por sí solos que cómo influyen en la estructura cristalina microscópica que se forma a medida que el acero se enfría. Cuatro estructuras surgen repetidamente en cualquier discusión sobre el desempeño del acero forjado.
Ferrita
Ferrita is the soft, magnetic, body-centered cubic form of iron that dominates low carbon steel at room temperature. It offers excellent ductility but limited strength on its own, which is why pure ferritic structures are typically reserved for parts that prioritize formability over hardness.
Perlita
Perlita is a layered structure of alternating ferrite and iron carbide that forms as medium and high carbon steel cools slowly from the austenite range. The fine, alternating layers give pearlite a useful balance of strength and moderate ductility, and it is the dominant structure in normalized medium carbon forgings that are not further heat treated.
martensita
martensita forms when austenite is cooled too quickly for carbon atoms to escape the crystal lattice in an orderly way, trapping them in a highly strained structure that is very hard but brittle. Nearly every quenched and tempered forging, including 4140 and 4340 components, passes through a martensitic stage before tempering reduces the brittleness while retaining most of the added strength.
bainita
bainita forms at cooling rates between those that produce pearlite and those that produce martensite, and it offers an appealing combination of strength and toughness without the tempering step martensite requires. Alloying elements such as manganese, chromium, and molybdenum widen the cooling rate window in which bainite forms, giving forging engineers more flexibility in thick sections where the core cools more slowly than the surface.
Cada elemento de aleación discutido anteriormente en esta guía finalmente gana su lugar en una especificación de acero debido a cómo cambia los límites entre estas cuatro estructuras, ya sea disminuyendo la velocidad de enfriamiento necesaria para evitar la perlita, estabilizando la austenita a temperaturas más bajas o fijando los límites de los granos para que cualquier estructura que se forme permanezca fina y uniforme en lugar de gruesa.
Fabricación y refinación de acero: cómo se controla el contenido de los elementos
Los porcentajes de elementos no se mezclan simplemente como en una receta. Son el resultado final de una secuencia de pasos de refinamiento en los que cada uno elimina o agrega elementos específicos en un orden controlado.
- La carga de materia prima comienza con mineral de hierro reducido en un alto horno para producir arrabio líquido o chatarra de acero reciclada fundida en un horno de arco eléctrico, y la elección entre rutas está determinada en gran medida por los costos de energía regionales y la disponibilidad de chatarra.
- El refinamiento primario en un horno de oxígeno básico o en un horno de arco eléctrico sopla oxígeno a través de la masa fundida para eliminar el exceso de carbono, silicio y fósforo del hierro en bruto, llevando la composición hacia un objetivo aproximado antes de que comiencen los ajustes más finos.
- Sigue la metalurgia de cuchara, donde la masa fundida se transfiere a un recipiente separado y se realizan adiciones precisas de manganeso, cromo, níquel, molibdeno y otros elementos de aleación para alcanzar la química objetivo exacta para el grado deseado.
- La desgasificación al vacío elimina el hidrógeno disuelto, el nitrógeno y el oxígeno residual, lo cual es especialmente crítico para el acero destinado a grandes secciones forjadas donde el gas atrapado puede causar descamación o agrietamiento interno una vez que la pieza se enfría.
- La fundición continua solidifica la masa fundida refinada en palanquillas, bloques o desbastes, y una muestra de esta etapa se convierte en el análisis térmico oficial que viaja con el material a través del laminado y, finalmente, hasta el taller de forja.
Cada una de estas etapas existe específicamente para controlar el contenido de elementos dentro de una banda estrecha, y cualquier atajo tomado en una etapa se muestra más tarde como una inconsistencia que una prensa de forjado expondrá inmediatamente en forma de agrietamiento superficial o flujo de grano desigual.
Cómo se comporta el contenido del elemento durante el proceso de forjado de acero

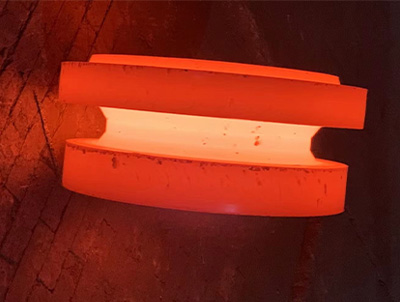

La forja de acero remodela un tocho calentado utilizando fuerza de compresión, y la composición elemental de ese tocho gobierna directamente cómo responde bajo el martillo o la prensa. Comprender esta secuencia ayuda a explicar por qué las especificaciones de forja hacen referencia a la química exacta en lugar de solo al nombre del grado.
- El tocho se calienta en el rango de temperatura austenítico, típicamente entre 1100°C y 1250°C para grados de carbono medio y de baja aleación, donde la estructura de hierro-carbono se vuelve lo suficientemente blanda como para deformarse sin agrietarse.
- El carbono y los elementos de aleación como el cromo y el molibdeno elevan la temperatura a la que el material comienza a ablandarse, razón por la cual las palanquillas forjadas con mayor aleación requieren un control más estricto del horno para evitar un calentamiento insuficiente, que corre el riesgo de agrietarse, o un sobrecalentamiento, que engrosa la estructura del grano.
- Durante la deformación, elementos como el vanadio y el niobio fijan los límites de los granos en su lugar, manteniendo la estructura cristalina fina incluso cuando el metal se comprime y se reforma, lo que mejora directamente la resistencia y la vida útil a la fatiga de la forja terminada.
- Después de forjar, la pieza se enfría y, a menudo, se trata térmicamente. El contenido de molibdeno y cromo determina la profundidad con la que se puede endurecer la pieza durante el templado, mientras que el contenido de manganeso influye en cómo responde el acero al templado posterior.
- azufre and phosphorus levels are checked before forging begins, since forgings with excess sulfur are prone to internal tearing under the compressive stress of the hammer, and excess phosphorus increases the risk of cracking once the part cools below its ductile-to-brittle transition point.
Esta es la razón por la que los proveedores de forja suelen publicar una hoja de composición química completa junto con los datos de propiedades mecánicas, en lugar de depender únicamente de la designación del grado. Dos lotes etiquetados con el mismo grado pueden comportarse de manera diferente en la prensa si su proporción de manganeso a azufre o su contenido de oligoelementos varía aunque sea ligeramente.
Flujo de granos y distribución de elementos
Un beneficio exclusivo de la forja, en comparación con la fundición o el mecanizado a partir de barras, es que la deformación por compresión alinea la estructura interna del grano a lo largo de la forma de la pieza terminada en lugar de cortarla a través. Los elementos de aleación que refinan el tamaño del grano, en particular el vanadio, el titanio y el niobio, amplifican este beneficio porque un tamaño de grano inicial más fino se traduce en una línea de flujo más continua y de mayor integridad una vez que la pieza está completamente forjada, lo cual es una de las principales razones por las que los componentes forjados superan constantemente a sus equivalentes fundidos o mecanizados en aplicaciones críticas para la fatiga, como cigüeñales, bielas y piezas en bruto de engranajes.
Control de temperatura en diferentes familias de aleaciones
Las palanquillas de acero al carbono simples toleran una ventana de temperatura de forjado relativamente amplia, pero a medida que aumenta el contenido de cromo, molibdeno y níquel, esa ventana se estrecha considerablemente. Los tochos de acero para herramientas y de acero inoxidable altamente aleados a menudo necesitan permanecer dentro de una banda tan estrecha como 50 °C para evitar una deformación incompleta en el extremo inferior o un crecimiento excesivo del grano y una posible fusión incipiente de inclusiones de bajo punto de fusión en el extremo superior. Esta es una de las razones por las que los talleres de forja que se especializan en trabajos de acero inoxidable o de alta aleación mantienen una instrumentación del horno más estricta y controles de temperatura más frecuentes que los talleres que se centran exclusivamente en acero al carbono simple.
Composición de elementos en grados de acero comunes
Los sistemas de denominación de grados de acero, en particular los códigos de cuatro dígitos AISI y SAE, se basan directamente en el contenido del elemento. Leer correctamente un número de grado revela la mayor parte de qué está hecho el acero sin necesidad de un informe de laboratorio completo. En el sistema estándar de cuatro dígitos, los dos primeros dígitos indican el elemento o familia de aleación principal, mientras que los dos últimos dígitos se aproximan al contenido de carbono en centésimas de porcentaje, por lo que un grado como 4140 indica una familia de aleaciones de cromo-molibdeno con aproximadamente 0,40 % de carbono.
| Grado | Carbon | Elementos clave de aleación | Uso común |
|---|---|---|---|
| 1018 | 0,18% | Manganeso 0,60% - 0,90% | Ejes generales, piezas de baja tensión. |
| 1045 | 0,45% | Manganeso 0,60% - 0,90% | Engranajes y ejes forjados. |
| 4130 | 0,28% - 0,33% | Cr 0,80% - 1,10%, Mo 0,15% - 0,25% | Tubos forjados, accesorios y piezas aeroespaciales. |
| 4140 | 0,38% - 0,43% | Cr 0,80% - 1,10%, Mo 0,15% - 0,25% | Ejes, herramientas y accesorios forjados. |
| 4340 | 0,38% - 0,43% | Ni 1,65% - 2,00%, Cr 0,70% - 0,90%, Mo 0,20% - 0,30% | Piezas cargadas de fatiga muy estresadas |
| 8620 | 0,18% - 0.23% | Ni 0,40% - 0,70%, Cr 0,40% - 0,60%, Mo 0,15% - 0,25% | Engranajes y pasadores forjados carburados. |
| 304 inoxidable | 0,08% máximo | Cr 18% - 20%, Ni 8% - 10,5% | Accesorios y recipientes resistentes a la corrosión. |
| 316 inoxidable | 0,08% máximo | Cr 16% - 18%, Ni 10% - 14%, Mo 2% - 3% | Forjas de procesamiento marino y químico. |
| Acero para herramientas H13 | 0,32% - 0,45% | Cr 4,75% - 5,50%, Mo 1,10% - 1,75%, V 0,80% - 1,20% | Matrices de fundición a presión forjadas y mecanizadas. |
Observe cómo el contenido de hierro nunca aparece directamente en estas tablas. Se entiende simplemente como el resto una vez que se resta del 100% el carbono, el manganeso, el cromo, el níquel y otros elementos, razón por la cual a veces se le llama al hierro el elemento de equilibrio en una hoja de composición química.
Familia de acero inoxidable: explicación de las variaciones de elementos
El acero inoxidable no es un material único, sino una familia de aleaciones agrupadas según la forma en que sus elementos organizan la estructura cristalina subyacente. Comprender estas subfamilias aclara por qué los porcentajes de elementos cambian tanto entre grados que caen todos bajo la misma etiqueta general de acero inoxidable.
Acero inoxidable austenítico
Los grados austeníticos como 304 y 316 dependen de un alto contenido de níquel, típicamente 8% o más, para mantener estable la estructura de austenita incluso a temperatura ambiente en lugar de transformarse en ferrita al enfriarse. Esto le da al acero inoxidable austenítico una excelente ductilidad y tenacidad, junto con el beneficio adicional de ser no magnético, aunque no puede endurecerse mediante tratamiento térmico como lo hacen los aceros de forja al carbono y de baja aleación.
Acero inoxidable ferrítico
Los grados ferríticos mantienen el contenido de níquel bajo o ausente por completo y dependen únicamente del cromo, generalmente entre 10,5% y 18%, para proporcionar resistencia a la corrosión. Debido a que estos grados siguen siendo magnéticos y no pueden endurecerse significativamente mediante tratamiento térmico, se eligen más por su resistencia a la corrosión rentable en aplicaciones estructurales menos exigentes que para componentes forjados de alta resistencia.
Acero inoxidable martensítico
Los grados de acero inoxidable martensítico combinan un contenido moderado de cromo, típicamente del 12% al 18%, con suficiente carbono para permitir la misma respuesta de endurecimiento por enfriamiento y revenido que se utiliza en el acero al carbono y de baja aleación. Esto convierte al acero inoxidable martensítico en la familia preferida para componentes de acero inoxidable forjado que necesitan resistencia a la corrosión y alta dureza, como componentes de válvulas, cubiertos y ciertos ejes de bombas.
Acero inoxidable dúplex
Los grados dúplex equilibran partes aproximadamente iguales de austenita y ferrita controlando cuidadosamente el cromo, el níquel y el nitrógeno juntos, produciendo una estructura que combina la resistencia de los grados ferríticos con gran parte de la tenacidad y soldabilidad de los grados austeníticos. Este equilibrio hace que el acero inoxidable dúplex sea cada vez más común en accesorios forjados en alta mar y de procesamiento químico que enfrentan altas cargas mecánicas y ambientes corrosivos agresivos.
Acero para herramientas y elementos de aleación de alto rendimiento
El acero para herramientas representa el extremo de la complejidad de las aleaciones, donde se combinan deliberadamente múltiples elementos formadores de carburo fuertes para lograr una resistencia al desgaste y al calor mucho más allá de lo que el acero de aleación estándar puede ofrecer.
Acero para herramientas de trabajo en frío
Los grados para trabajo en frío como el D2 dependen de un alto contenido de cromo, a menudo del 11% al 13%, combinado con un nivel elevado de carbono para formar abundantes carburos de cromo duros en toda la microestructura. Estos carburos le dan al acero una resistencia excepcional al desgaste abrasivo en aplicaciones como matrices de corte y cuchillas de corte, aunque el alto volumen de carburo puede hacer que el material sea más quebradizo que el acero para herramientas de menor aleación.
Acero para herramientas de trabajo en caliente
Los grados para trabajo en caliente, como el H13, utilizan cromo, molibdeno y vanadio juntos para resistir el ablandamiento a las elevadas temperaturas que se encuentran en las matrices de fundición y forja. Debido a que estos troqueles se calientan y enfrían repetidamente a medida que se presiona o moldea metal caliente contra ellos, la resistencia a la fatiga térmica es tan importante como la dureza bruta, razón por la cual el equilibrio de elementos en el acero para trabajo en caliente favorece la resistencia sostenida a altas temperaturas sobre la dureza máxima a temperatura ambiente.
Acero de alta velocidad
El acero de alta velocidad aumenta aún más el contenido de aleación, combinando tungsteno o molibdeno con vanadio y, a veces, cobalto para mantener un filo afilado incluso cuando la fricción eleva la temperatura de la herramienta durante el mecanizado de alta velocidad. El nombre refleja la ventaja original que ofrecían estos grados sobre el acero para herramientas al carbono simple más antiguo, que perdía su dureza y se opacaba rápidamente una vez que aumentaban las velocidades de corte y el calor resultante.
Equivalente de carbono: combinación de elementos en un solo número
Debido a que tantos elementos influyen en la templabilidad y la soldabilidad simultáneamente, los metalúrgicos utilizan una única cifra combinada llamada equivalente de carbono, o CE, para resumir el efecto general de la química completa en un solo valor. Una versión ampliamente utilizada de la fórmula agrega carbono a fracciones de contenido de manganeso, cromo, molibdeno, níquel y cobre.
CE = %C (%Mn / 6) ((%Cr %Mo %Ni) / 15) (%Cu / 40)
Un mayor equivalente de carbono significa que el acero es más resistente a la deformación y se desgasta mejor, pero también significa que el material es más susceptible al agrietamiento inducido por hidrógeno durante la soldadura y requiere precalentamiento antes de realizar cualquier unión soldada. Los componentes forjados que luego se soldarán en un conjunto más grande, como boquillas de recipientes a presión o conexiones estructurales, a menudo se especifican con un límite máximo de equivalente de carbono en lugar de solo un porcentaje máximo de carbono, ya que este número único captura el efecto combinado de cada elemento a la vez.
Como punto de referencia práctico, el acero simple con bajo contenido de carbono generalmente produce un equivalente de carbono inferior a 0,35, que se suelda fácilmente con un precalentamiento mínimo. Los grados de baja aleación con contenido medio de carbono, como el 4140, suelen tener valores entre 0,55 y 0,70, lo que requiere un precalentamiento moderado y una temperatura entre pasadas controlada durante la soldadura. El acero para herramientas y los grados de forja altamente aleados pueden llevar el equivalente de carbono por encima de 0,90, punto en el que generalmente se evita por completo la soldadura en favor de la unión mecánica o el reemplazo de la pieza forjada como una sola pieza.
Por qué es importante el control preciso de los elementos para las piezas de acero forjado
Una operación de forjado aplica una enorme fuerza de compresión a una palanquilla calentada, y cualquier inconsistencia en la distribución de los elementos se manifiesta inmediatamente como grietas, desgarros o flujo desigual del grano. Las fábricas que suministran palanquillas para forjar suelen tener tolerancias más estrictas en cuanto a manganeso, azufre y fósforo que las fábricas que producen acero para chapas laminadas simples, porque el proceso de forja concentra cualquier debilidad en el punto de máxima deformación. Un tocho con un nivel ligeramente elevado de azufre que no causaría ningún problema visible en una lámina laminada puede partirse por completo al golpearlo con un martillo de forjado.
Esta es también la razón por la que los proveedores de forja de buena reputación prueban cada calor del acero y conservan el registro de composición química de cada lote, en lugar de depender de una especificación de grado general. Los compradores que obtienen bridas, acoplamientos, cuerpos de válvulas o ejes de transmisión forjados se benefician al solicitar el análisis térmico real, ya que revela los porcentajes reales de cada elemento en lugar de solo el rango nominal impreso en un catálogo.
La consistencia de los elementos también afecta el mecanizado posterior después de la forja. Una pieza forjada con inclusiones de sulfuro de manganeso segregadas puede mecanizarse de manera desigual, produciendo un acabado superficial inconsistente y un desgaste acelerado de la herramienta en algunas áreas del mismo componente. Los compradores que ven variaciones inexplicables en el rendimiento del mecanizado en piezas forjadas supuestamente idénticas a menudo atribuyen la causa raíz a una distribución inconsistente de elementos dentro de la palanquilla original en lugar de a cualquier error en el proceso de mecanizado en sí.
Preguntas frecuentes
¿Cuál es el elemento más importante del acero además del hierro?
El carbono es el elemento más influyente porque controla directamente la dureza, la resistencia y la ductilidad más que cualquier otra adición. Todos los demás elementos se superponen a la relación hierro-carbono para ajustar una propiedad específica.
¿Puede existir el acero sin carbono?
No según la definición estándar. Una aleación con muy bajo contenido de carbono, a veces por debajo del 0,01% de carbono, como el acero martensítico, se clasifica técnicamente como acero porque todavía depende de una matriz de hierro reforzada mediante otros mecanismos, pero la gran mayoría del acero comercial contiene un contenido de carbono mensurable.
¿Por qué el acero inoxidable contiene tanto cromo?
cromo content above roughly 11% forms a thin, continuously self-healing chromium oxide layer on the surface of the steel. This layer blocks oxygen and moisture from reaching the iron underneath, which is what gives stainless steel its resistance to rust compared with ordinary carbon steel.
¿Un mayor contenido de aleación significa siempre un acero más resistente?
No necesariamente. Los elementos de aleación cambian propiedades específicas en lugar de simplemente agregar resistencia en todos los ámbitos. El níquel, por ejemplo, mejora principalmente la tenacidad y el rendimiento a baja temperatura en lugar de la dureza bruta, mientras que el cromo mejora principalmente la resistencia al desgaste y a la corrosión. La combinación correcta depende enteramente de cómo se utilizará la pieza terminada.
¿Por qué las piezas forjadas especifican porcentajes exactos de elementos en lugar de simplemente un nombre de calidad?
Porque incluso pequeños cambios en el contenido de manganeso, azufre o fósforo dentro del rango permitido para un grado pueden cambiar el comportamiento del tocho bajo fuerza de compresión durante la forja. La química térmica exacta permite a los ingenieros predecir el flujo de grano, el riesgo de agrietamiento y la respuesta al tratamiento térmico posterior al forjado con mucha mayor precisión que solo el nombre del grado.
¿Qué sucede si el contenido de azufre en el acero es demasiado alto antes de forjarlo?
El exceso de azufre reacciona con el hierro para formar sulfuro de hierro, que se funde a una temperatura mucho más baja que la matriz de acero circundante. Durante la forja en caliente, estas inclusiones de bajo punto de fusión pueden hacer que el tocho se rompa internamente, un defecto conocido como falta de calor que se previene en gran medida agregando suficiente manganeso para unir el azufre.
¿Alguna vez se incluye el contenido de hierro en una hoja de especificaciones del acero?
El hierro rara vez figura como un porcentaje específico porque se trata como el resto de la composición después de contabilizar todos los demás elementos. Una especificación típica de acero al carbono enumerará los máximos de carbono, manganeso, fósforo, azufre y silicio, y se entiende simplemente que el hierro constituye el resto, generalmente entre el 97% y el 99% del peso total.
¿Por qué algunos grados añaden boro cuando el cromo y el molibdeno ya mejoran la templabilidad?
Boro is added because it delivers a large hardenability improvement using only a few parts per million of material, which keeps alloy cost low compared with achieving the same hardenability increase through larger additions of chromium, molybdenum, or nickel. It is especially common in cost-sensitive fastener and structural grades where every fraction of a percent of alloy content affects the final price.
¿Cuál es la diferencia entre un producto laminado en caliente y uno forjado elaborado con el mismo grado de acero?
Ambos parten de la misma composición química, pero la forja aplica una fuerza de compresión concentrada que alinea el flujo de grano interno a lo largo de la forma de la pieza y cierra cualquier porosidad interna que quede de la fundición. Las barras laminadas en caliente tienen una estructura de grano más uniforme y menos direccional. Para los componentes críticos para la fatiga, el flujo de grano alineado logrado mediante la forja generalmente ofrece un mejor rendimiento mecánico incluso aunque la química del elemento subyacente sea idéntica.
¿Cómo deciden los ingenieros qué elementos de aleación especificar para una nueva pieza forjada?
La selección generalmente comienza a partir de los requisitos mecánicos de la pieza, como la resistencia a la tracción requerida, la tenacidad al impacto a la temperatura de servicio esperada y la resistencia a la corrosión o al desgaste, y luego avanza hasta un grado cuyos rangos de elementos establecidos se sabe que brindan esas propiedades de manera confiable. El costo, la soldabilidad y la maquinabilidad se sopesan junto con el rendimiento mecánico puro, ya que el acero con mayor aleación rara vez es la opción más práctica o económica para una aplicación determinada.
