¿De qué es una aleación el acero y por qué es importante para las piezas forjadas?
El acero es fundamentalmente una aleación de hierro y carbono. , con un contenido de carbono que oscila normalmente entre el 0,02 % y aproximadamente el 2,1 % en peso. Más allá de este par de bases, el acero de ingeniería moderno casi siempre lleva elementos de aleación adicionales como manganeso, cromo, níquel, molibdeno, vanadio y silicio, cada uno agregado en porcentajes controlados para cambiar la dureza, tenacidad, resistencia al desgaste o comportamiento a la corrosión. Cuando estos elementos secundarios se aumentan deliberadamente más allá de los niveles de trazas, el material se clasifica como acero aleado en lugar de acero al carbono simple. Esta distinción es el punto de partida para comprender las piezas forjadas de acero aleado, ya que el proceso de forja depende en gran medida de cómo responde la aleación base al calor, la presión y el enfriamiento.
En términos prácticos, un taller de forja no se limita a calentar una barra de "acero" y martillarla para darle forma. La composición exacta de la aleación dicta la ventana de temperatura de forjado, el número de golpes de forjado o golpes de prensa necesarios, el riesgo de agrietamiento durante la deformación y el rendimiento mecánico de la pieza terminada. Un eje de engranaje hecho de acero al cromo-molibdeno 4140 se comporta de manera muy diferente bajo el martillo que una brida hecha de acero al carbono 1045 simple, aunque ambos son técnicamente "acero".
Los elementos centrales de aleación que se encuentran en el acero
El hierro por sí solo es relativamente blando y carece de la resistencia necesaria para piezas mecánicas exigentes. El carbono es el primer elemento que se agrega al hierro para crear acero y es el mayor factor de dureza y resistencia. Sin embargo, la mayoría de los aceros de calidad para forja dependen de una combinación de elementos que trabajan juntos. La siguiente tabla resume los elementos de aleación más comunes y la propiedad en la que influye principalmente cada uno.
Elementoos de aleación típicos utilizados en acero de calidad para forja y su función funcional. | Element | Rango típico | Efecto primario |
| Carbono | 0,02% - 2,1% | Dureza y resistencia a la tracción. |
| manganeso | 0,3% - 1,9% | Templabilidad, reduce la fragilidad. |
| cromo | 0,5% - 18% | Resistencia al desgaste, resistencia a la corrosión. |
| níquel | 0,5% - 5% | Dureza a baja temperatura |
| molibdeno | 0,15% - 0,4% | Retención de fuerza a altas temperaturas. |
| Vanadio | 0,1% - 0,3% | Refinamiento del grano, resistencia a la fatiga. |
| Silicio | 0,15% - 2,5% | Agente desoxidante, aumenta la elasticidad. |
Ninguno de estos elementos funciona de forma aislada. Un ingeniero de forja mira la receta completa, ya que cromo combinado con molibdeno produce una respuesta de forjado muy diferente a la del cromo combinado con níquel, incluso con porcentajes de aleación total similares.

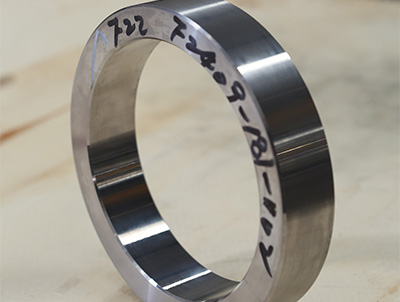

Una forja de acero de aleación es un componente metálico al que se le da forma aplicando fuerza de compresión a un lingote o tocho de acero de aleación calentado, lo que hace que la estructura interna del grano se deforme y se alinee a lo largo de la forma de la pieza en lugar de cortarse como ocurre con el mecanizado. Esta alineación de granos es lo que da a las piezas forjadas su ventaja de resistencia característica sobre los equivalentes fundidos o mecanizados de la misma aleación.
- El material de partida es una barra, un tocho o un lingote de acero de aleación sólida, no un vertido líquido.
- Se aplica calor para llevar el acero a un rango plástico trabajable, generalmente entre 1100 °C y 1250 °C para la mayoría de los grados de aleación media.
- La fuerza mecánica de un martillo, prensa o recalcador deforma el material calentado hasta darle una forma rugosa.
- El flujo de grano resultante sigue el contorno de la pieza, mejorando la vida a la fatiga y la resistencia al impacto.
Cómo funciona realmente el proceso de forja
La mayoría de las piezas forjadas de acero aleado pasan por una secuencia repetible de etapas antes de alcanzar la dimensión final. Si bien los pasos exactos varían según la geometría de la pieza y el equipo del taller, el flujo de trabajo general es bastante consistente en toda la industria.
- Corte de palanquilla e inspección de defectos superficiales o huecos internos.
- Calentamiento por inducción o en horno al rango de temperatura de forjado correcto para la aleación específica.
- Conformación aproximada, a menudo llamada bloqueo, para darle a la masa una forma aproximada.
- Termine de forjar en una configuración de troquel cerrado o abierto para lograr una geometría casi final.
- Recorte del material rebajado que queda en la línea de separación del troquel.
- Enfriamiento controlado para evitar grietas por tensión interna.
- Tratamiento térmico como normalización, enfriamiento o revenido para alcanzar la dureza objetivo.
- Eliminación de tolerancias de mecanizado y control dimensional final.
El control de la temperatura durante el paso dos es posiblemente la variable más crítica de toda la cadena. Si se forja la aleación demasiado fría, el grano se romperá en lugar de fluir suavemente, dejando microfisuras que son difíciles de detectar visualmente. Si se forja demasiado caliente, el crecimiento del grano se vuelve excesivo, lo que reduce silenciosamente la dureza incluso aunque la pieza parezca perfectamente sana.
Grados de acero de aleación comunes utilizados en la forja
Los talleres de forja recurren a un conjunto bastante consistente de familias de aleaciones porque estos grados tienen un comportamiento de forja bien comprendido y propiedades post-forja predecibles. A continuación se muestra un resumen de los grados que aparecen con mayor frecuencia en los planos de forja en los sectores de automoción, yacimientos petrolíferos, construcción y maquinaria en general.
Grados de acero aleado frecuentemente forjados y su uso final común | Familia de grados | Elementos clave de aleación | Pieza forjada típica |
| 41xx (cromo-molibdeno) | cromo, molybdenum | Ejes de engranajes, bielas |
| 86xx (níquel-cromo-molibdeno) | níquel, chromium, molybdenum | Engranajes, piezas de transmisión |
| 43xx (níquel-cromo-molibdeno) | níquel, chromium, molybdenum | Tren de aterrizaje de aviones, ejes de alta tensión. |
| 51xx (cromo) | cromo | Pistas de rodamientos, resortes |
| 93xx (níquel-cromo-molibdeno) | níquel, chromium, molybdenum | Ejes y piñones para camiones pesados |
La convención de nomenclatura anterior sigue el sistema de numeración ampliamente utilizado de dos dígitos más dos dígitos, donde los dos primeros dígitos apuntan a la familia de aleaciones y los dos últimos dígitos indican el contenido de carbono aproximado en centésimas de porcentaje. Un grado que termina en "40", por ejemplo, indica aproximadamente un 0,40% de carbono.
Ventajas de las propiedades mecánicas del acero de aleación forjado
La razón por la que los ingenieros especifican piezas forjadas en lugar de piezas fundidas o mecanizado pesado para piezas críticas que soportan carga se reduce a la estructura interna del grano. Durante la forja, los granos internos del metal se comprimen y se alargan para seguir el contorno exterior de la pieza, en lugar de orientarse aleatoriamente como en una fundición.
Este flujo direccional de grano aumenta la resistencia a la fatiga por un amplio margen. en comparación con piezas fundidas de composición química idéntica, porque las grietas tienen más dificultades para propagarse a través de límites de grano alineados. Las piezas de acero aleado forjado suelen mostrar:
- Mayor tenacidad al impacto, especialmente a bajas temperaturas ambiente.
- Mejor vida a la fatiga bajo cargas cíclicas repetidas, lo cual es muy importante para ejes y engranajes giratorios.
- Menos huecos internos o porosidad en comparación con arena o piezas de fundición a la cera perdida.
- Dureza más consistente después del tratamiento térmico en toda la sección transversal.
Una regla general de ingeniería comúnmente citada es que una pieza de acero de aleación 4140 adecuadamente forjada y tratada térmicamente puede alcanzar una resistencia a la fatiga aproximadamente entre un 20% y un 30% mayor que una pieza de acero fundido equivalente de la misma composición nominal, en gran parte debido a la ausencia de porosidad de la fundición y a la presencia de un flujo de grano alineado.

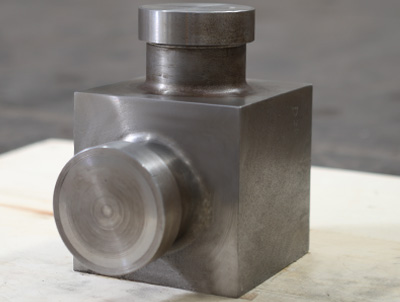

Forjado con troquel abierto versus forjado con troquel cerrado para acero aleado
No todas las piezas forjadas de acero aleado pasan por el mismo método de conformado. La elección entre forjado con matriz abierta y cerrada depende del tamaño de la pieza, el volumen de producción y la complejidad geométrica.
Comparación de forjado con matriz abierta versus forja cerrada para piezas de acero aleado | factores | Forja con matriz abierta | Forja con matriz cerrada |
| Tamaño típico de pieza | Ejes y bloques grandes y pesados | Formas complejas de tamaño pequeño a mediano |
| Precisión dimensional | Más bajo, necesita más mecanizado. | Más alto, más cercano a la forma neta |
| Costo de herramientas | Matrices dedicadas bajas y mínimas | Se requieren juegos de troqueles personalizados más altos |
| Mejor volumen de producción | Piezas únicas y de bajo volumen | Tiradas de volumen medio a alto |
El tratamiento térmico después de la forja lo cambia todo
Una pieza de acero de aleación recién forjada rara vez se utiliza tal como está. El proceso de forjado en sí deja tensión interna y una estructura de grano que, si bien está alineada, aún necesita refinamiento mediante tratamiento térmico para alcanzar los objetivos exactos de dureza y tenacidad en el dibujo de ingeniería.
La normalización suele ser el primer paso, en el que la pieza se recalienta justo por encima de su temperatura crítica de transformación y se enfría con aire para aliviar la tensión de forjado y refinar el tamaño del grano. Siguen el enfriamiento y revenido para piezas que requieren mayor resistencia, donde el enfriamiento rápido en aceite o agua bloquea una estructura martensítica dura, y un ciclo de revenido posterior a una temperatura más baja restaura suficiente ductilidad para evitar la fragilidad.
El contenido específico de aleación determina directamente cómo responde la pieza a estos ciclos. Tanto el molibdeno como el cromo aumentan la templabilidad , lo que significa que el acero se puede endurecer a mayor profundidad sin requerir un enfriamiento extremadamente rápido, lo que reduce el riesgo de agrietamiento en piezas forjadas de sección transversal más grande.
Dónde se utilizan realmente las piezas forjadas de acero aleado
Debido a que el acero de aleación forjado combina resistencia, tenacidad y un comportamiento de fatiga predecible, aparece en casi todos los sectores que involucran componentes giratorios, que soportan carga o propensos a impactos.
- Piezas de transmisión para automóviles, incluidos cigüeñales, bielas y semiejes.
- Pasadores, bujes y dientes de cucharones para equipos de construcción pesados.
- Juntas, acoplamientos y cuerpos de herramientas de fondo de pozo para herramientas de perforación de campos petroleros.
- Ejes principales de aerogeneradores y partes internas de cajas de cambios.
- Ruedas, ejes y manguetas de acoplamiento para transporte ferroviario.
- Cajas de engranajes industriales, ejes de bombas y cuerpos de válvulas para servicio de alta presión.
Los ejes principales de las turbinas eólicas merecen una mención especial, ya que estos componentes pueden pesar varias toneladas y deben soportar millones de ciclos de carga durante una vida útil de 20 años, lo que hace que el acero de aleación forjado con flujo de grano controlado sea esencialmente la única opción de material realista para esta aplicación.
Ventajas de elegir acero de aleación forjado sobre alternativas
Cuando un ingeniero sopesa el acero de aleación forjado frente a la fundición o la fabricación de placas, un puñado de ventajas prácticas tienden a impulsar la decisión.
Eficiencia fuerza-peso
Debido a que el acero de aleación forjado logra una mayor resistencia por unidad de masa que las piezas fundidas de acero al carbono simple, los diseñadores a menudo pueden reducir las dimensiones de la sección transversal y al mismo tiempo cumplir con los requisitos de carga, ahorrando el peso total de la pieza sin sacrificar el margen de seguridad.
Comportamiento predecible del grano
Dado que la estructura del grano sigue la forma del dado de manera repetible, los equipos de control de calidad pueden predecir dónde estarán las orientaciones más fuertes y más débiles antes de que la pieza salga de la fragua, lo que respalda cálculos de ingeniería más confiables.
Defectos internos reducidos
La naturaleza compresiva de la forja tiende a cerrar pequeños huecos internos que de otro modo podrían formarse durante la solidificación en un proceso de fundición, lo que resulta en menos defectos ocultos que luego podrían convertirse en grietas bajo carga cíclica.
Controles de calidad comúnmente realizados en piezas forjadas de acero aleado
Antes de enviar una pieza forjada, la mayoría de los talleres realizan una serie de comprobaciones para confirmar que la pieza cumple con los requisitos del dibujo y no muestra signos de fallas internas o superficiales.
Métodos de inspección típicos aplicados a piezas forjadas de acero aleado acabadas. | Método de inspección | Lo que detecta |
| Inspección de partículas magnéticas | Grietas superficiales y cercanas a la superficie. |
| Pruebas ultrasónicas | Vacíos internos, inclusiones. |
| Prueba de dureza | Confirma el resultado del tratamiento térmico. |
| Inspección dimensional | Precisión geométrica frente al dibujo. |
| Análisis de composición química. | Confirma que el grado de aleación coincide con la especificación. |
Elegir la aleación adecuada para una pieza forjada
Seleccionar un grado de acero aleado para una forja rara vez implica elegir la opción "más fuerte" disponible. Más bien, es un acto de equilibrio entre resistencia, tenacidad, costo y la facilidad con la que la aleación responde a las temperaturas de forjado.
Las piezas que sufren cargas de alto impacto a baja temperatura, como los componentes de equipos de minería, a menudo se inclinan hacia grados que contienen níquel porque El níquel mejora la tenacidad sin aumentar drásticamente la dificultad de forjado. . Las piezas que sufren altas temperaturas sostenidas, como los componentes del sistema de escape o ciertos ejes de bombas, tienden a preferir los grados que contienen molibdeno, ya que el molibdeno ayuda al acero a resistir el ablandamiento a temperaturas de servicio elevadas.
El costo también juega un papel importante. Las piezas forjadas simples de acero al carbono siguen siendo la opción más barata, pero una vez que una pieza necesita una mayor vida útil a la fatiga, resistencia al desgaste o dureza más allá de lo que el carbono y el manganeso por sí solos pueden ofrecer, el costo adicional del cromo, níquel o molibdeno generalmente se justifica por una vida útil más larga y menos fallas en el campo.
Preguntas frecuentes sobre aleaciones de acero y piezas forjadas
¿De qué es realmente una aleación el acero?
El acero es una aleación de hierro y carbono en su definición más básica, y el carbono suele representar menos del 2,1% del peso total. La mayoría del acero comercial e industrial también contiene elementos adicionales como manganeso, silicio, cromo, níquel o molibdeno para ajustar propiedades mecánicas específicas.
¿Es el acero aleado más fuerte que el acero al carbono simple?
En la mayoría de los casos, sí. La adición de elementos como cromo, níquel o molibdeno generalmente aumenta la templabilidad y la tenacidad más allá de lo que el acero al carbono simple puede lograr, particularmente después de un tratamiento térmico adecuado, aunque la ganancia exacta de resistencia depende de la receta de aleación específica y del tratamiento aplicado.
¿Por qué se prefiere la forja a la fundición para piezas críticas de acero aleado?
La forja alinea la estructura de grano interna a lo largo de la forma de la pieza y tiende a cerrar la porosidad interna mediante la fuerza de compresión, lo que generalmente produce una mayor resistencia a la fatiga y tenacidad al impacto en comparación con una pieza fundida de composición química idéntica.
¿Todos los grados de acero aleado se forjan de la misma manera?
No. Cada grado tiene una ventana de temperatura de forjado distinta y una sensibilidad diferente al agrietamiento. Los grados con mayor contenido de cromo o níquel, por ejemplo, a menudo requieren un control de temperatura más estricto para evitar el desgarro de la superficie durante la deformación.
¿Qué sucede si una forja de acero aleado no se trata térmicamente después?
Sin un tratamiento térmico adecuado, una pieza forjada normalmente conserva una tensión interna desigual y una estructura de grano sin refinar, lo que puede dejar una dureza y tenacidad muy por debajo de los niveles que la aleación es realmente capaz de ofrecer.
¿Cómo se limita el tamaño de una pieza forjada?
El tamaño está limitado principalmente por la capacidad de tonelaje del martillo o prensa disponible y por la forma uniforme en que se puede mantener el calor a través de una sección transversal grande durante el conformado, ya que la temperatura desigual en un tocho grande puede provocar un flujo de grano inconsistente.
¿Se pueden volver a forjar las piezas forjadas de acero aleado si ocurre un error?
En muchos casos, una pieza se puede recalentar y volver a forjar si no ha desarrollado grietas, aunque los ciclos de calentamiento repetidos pueden promover el crecimiento del grano, por lo que los talleres generalmente limitan la cantidad de veces que se recalienta una sola pieza antes de que la calidad comience a verse afectada.
Conclusiones clave sobre aleaciones de acero y componentes forjados
El acero comienza como una aleación de hierro y carbono, y en el momento en que se añaden elementos adicionales como cromo, níquel o molibdeno en cantidades significativas, se convierte en acero aleado con un conjunto distintivo de ventajas mecánicas. Cuando a ese acero de aleación se le da forma mediante forjado en lugar de fundición o mecanizado pesado, la pieza resultante obtiene un flujo de grano direccional, una porosidad interna reducida y, en general, una vida útil superior a la fatiga, que es exactamente la razón por la que el acero de aleación forjado sigue siendo la opción estándar para ejes, engranajes y otros componentes giratorios o de carga de alta tensión en toda la industria pesada.
En última instancia, obtener una pieza forjada confiable se reduce a tres cosas que trabajan juntas: elegir una aleación adecuada para las condiciones de servicio, controlar la temperatura de forjado lo suficientemente fuerte como para evitar grietas o crecimiento excesivo de grano, y aplicar el tratamiento térmico posforjado correcto para desbloquear todo el potencial de la aleación.
